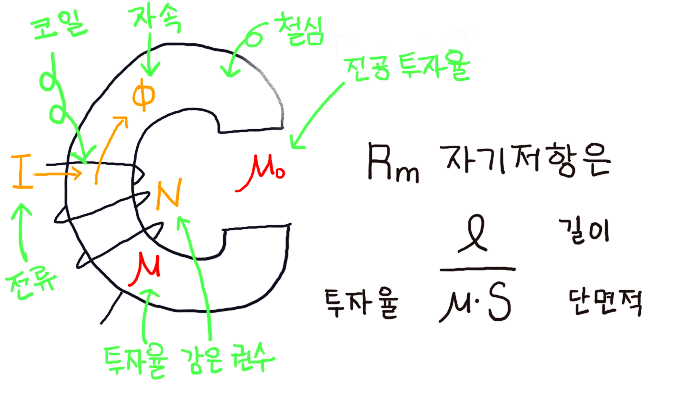

철심으로 구성된 회로에 코일을 감고 전류를 흘리면 자속이 발생한다. 자속은 흘려주는 전류와 코일을 감은 권수에 비례하며, 자기저항에 반비례한다. 전류와 권수는 자력을 흐르게 하는 원동력으로 기자력이라고 말한다. 자기저항은 길이에 비례하고, 단면적에는 반비례한다. 투자율은 잘 투과하는, 지나가는 정도이므로 크면 자속도 커진다.

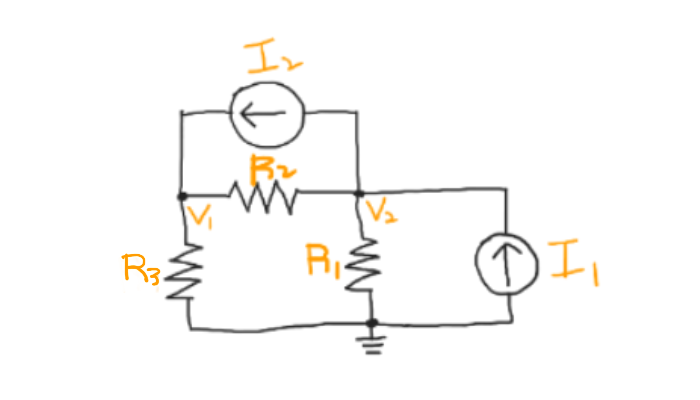

아래와 같은 회로에서 전압 v2를 구할 수 있다. 들어오는 전류의 합과 나가는 전류의 합이 같다는 KCL법칙 이용! (전류 = 전압/저항) 전류 20[A]가 들어오면 ~~~~ 전류 10[A]가 들어온다면 ~~ 정리하면

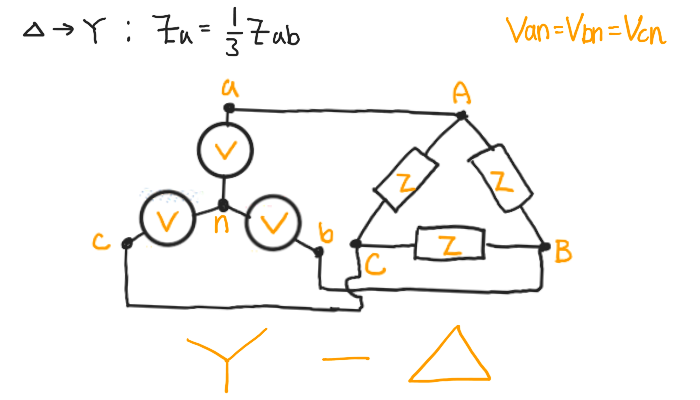

평형 3상 회로에 흐르는 전류의 크기 구하기 평형 3상 회로에 선간전압은 동일하며, 임피던스가 같을 때 다음과 같은 방법으로 선전류[A]를 구할 수 있다.

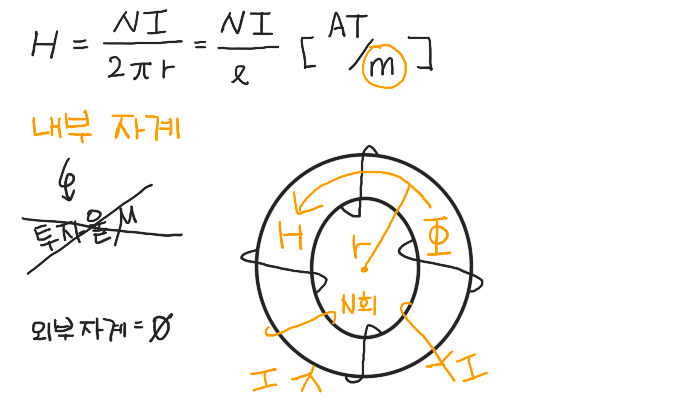

환상 솔레노이드 내부의 자계 세기는 * 도넛 모양 프레임에 코일 감은 환상 솔레노이드 투자율과 무관하며 외부 자계의 세기는 전류가 없기 때문에 0이다. 예시로 둘레가 50 [cm]인 프레임에 코일 권선을 100회 감고 전류 5 암페어를 흘렸을 때 환상 솔레노이드 내부의 자계 세기는 다음과 같다. 참고로 내부 자계 세기는 [m] 단위이므로 둘레 [cm] 단위를 변환시켜야 한다.

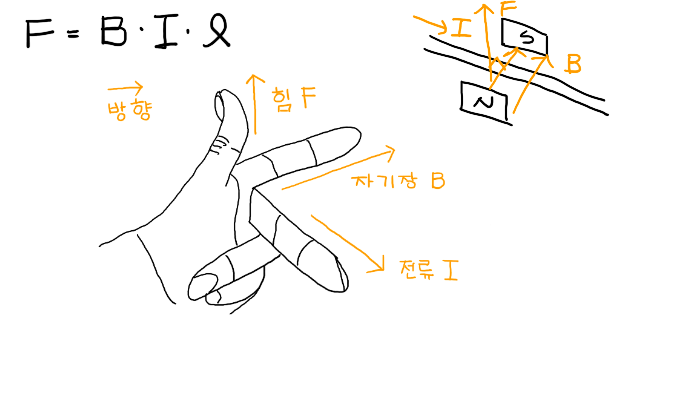

자기장 내 직선 도선이 받는 힘은 1) F ∝ B: 자기장의 세기에 비례한다 2) F ∝ L: 도선의 길이에 비례한다 3) F ∝ I : 흐르는 전류에 비례한다. 4) sin0 = 0, sin90 = 1 : 자기장 방향과 도선 방향이 직각에 가까울수록 힘이 커진다.

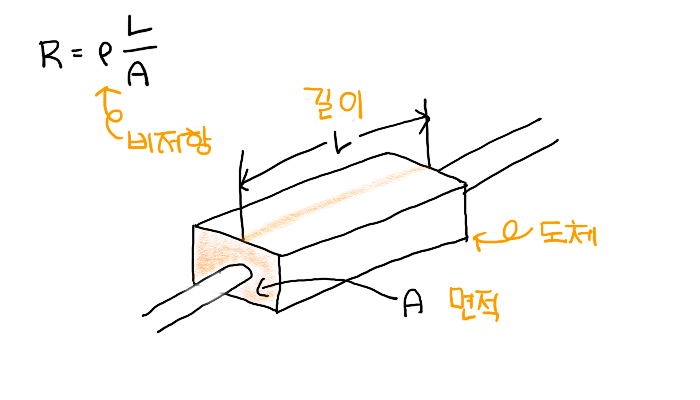

도체의 전기저항을 크게 하려면? 1) 도체의 길이를 길게 한다. 2) 도체의 단면적을 작게 한다. 3) 비저항이 큰 물체를 선택한다. 4) 도전율이 작은 금속을 선택한다. 5) 도체의 온도를 높인다. 용어 설명 1. 도체: 전기를 잘 전달하는 물체 2. 전기저항: 도체의 전류 흐름을 방해하는 정도를 나타낸 물량을 말한다. 3. 비저항: 전류의 흐름에 저항하는 물질 교유의 성질 4. 도전율, 전도율: 전류가 잘 흐르는 정도(세기 변수, 물질 고유 성질) 5. 전도도: 전류가 잘 흐르는 정도(크기 변수)

1-5 산업안전보건법 시행규칙에 따른 전기공사에서 정전과 활선작업 관련 특별교육 대상 및 내용에 대하여 설명하시오. ~ 시행규칙 제26조(교육시간 및 교육내용) ① 법 제29조제1항부터 제3항까지의 규정에 따라 사업주가 근로자에게 실시해야 하는 안전보건교육의 교육시간은 별표 4와 같고, 교육내용은 별표 5와 같다. 이 경우 사업주가 법 제29조제3항에 따른 유해하거나 위험한 작업에 필요한 안전보건교육(이하 “특별교육”이라 한다)을 실시한 때에는 해당 근로자에 대하여 법 제29조제2항에 따라 채용할 때 해야 하는 교육(이하 “채용 시 교육”이라 한다) 및 작업내용을 변경할 때 해야 하는 교육(이하 “작업내용 변경 시 교육”이라 한다)을 실시한 것으로 본다. ~ ~교육시간 ~ 특별 교육 일용 근로자 2시간 ..

1-4. 한국전기설비규정(KEC)에서 정하는 발전기의 보호장치에 대하여 발전기의 이상 시 자동으로 전로를 차단해야 하는 조건을 설명하시오. ~~ 발전기에는 다음의 경우에 자동적으로 이를 전로로부터 차단하는 장치를 시설하여야 한다. ~~ 가. 발전기에 과전류나 과전압이 생긴 경우 나. 용량이 500 kVA 이상의 발전기를 구동하는 수차의 압유 장치의 유압 또는 전동식 가이드밴 제어장치, 전동식 니이들 제어장치 또는 전동식 디플렉터 제어장치의 전원전압이 현저히 저하한 경우 다. 용량이 100kVA 이상의 발전기를 구동하는 풍차의 압유장치의 유압, 압축 공기장치의 공기압 또는 전동식 브레이드 제어장치의 전원전압이 현저히 저하한 경우 라. 용량이 2,000kVA 이상인 수차 발전기의 스러스트 베어링의 온도가 현..

1-3 산업안전보건관리를 위한 사업주 및 근로자의 직무에 대하여 설명하시오. ~ 사업주는 근로자의 안전확보를 위해 노력해야 하고 근로자는 사업주의 안전·보건 조치가 효과를 얻을 수 있도록 적극 협조하여야 한다. ~~~ 사업주의 직무 국가에서 시행하는 산업재해예방 시책 등을 준수 산업재해 발생 보고 및 기록·보존 산업안전보건법령 요지 게시 유해·위험한 장소에 안전·보건 표지 부착 안전·보건상 필요한 조치 이행 근로자의 생명을 지키고 안전·보건을 유지·증진 안전보건관리규정을 작성하여 사업장에 게시하거나 근로자에게 알림 근로자의 직무 사업주가 행한 안전·보건 상의 조치사항 준수 사업주가 실시하는 근로자 건강진단 이행 사업주가 제공한 안전모, 안전화 등 보호구 착용

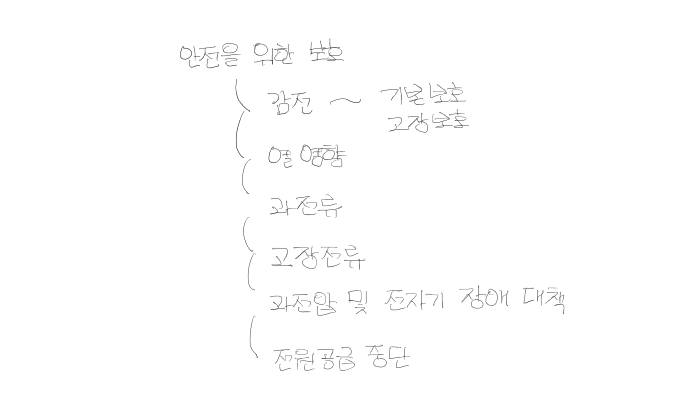

1-2 한국전기설비규정(KEC)의 전기설비 안전을 위한 보호 방법 5가지 이상을 설명하시오. ~~전기설비를 적절히 사용할 때 발생할 수 있는 위험과 장애로부터 인축 및 재산을 안전하게 보호함을 목적~~ 안전을 위한 보호 감전에 대한 보호 기본보호 ~ 직접 접촉 방지 고장보호 ~ 간접 접촉 방지 열 영향에 대한 보호 고온 또는 전기 아크 과전류에 대한 보호 과전류 방지 or 지속시간 제한 고장전류에 대한 보호 허용온도 상승 한계에 도달x 과전압 및 전자기 장애에 대한 대책 회로의 충전부 사이의 결함으로 발생한 전압에 의한 고장 저전압과 뒤이은 전압 회복의 영향으로 발생 전자기 장애로부터 적절한 수준의 내성 전원공급 중단에 대한 보호 전원공급 중단으로 인해 위험과 피해를 예상 ~ 위의 위험으로부터 안전을 위..
