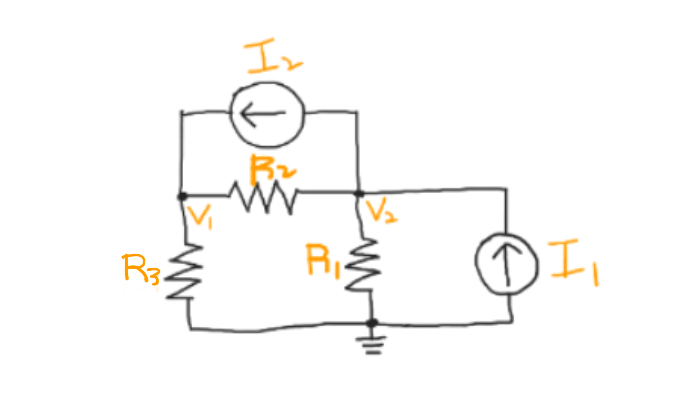

아래와 같은 회로에서 전압 v2를 구할 수 있다.

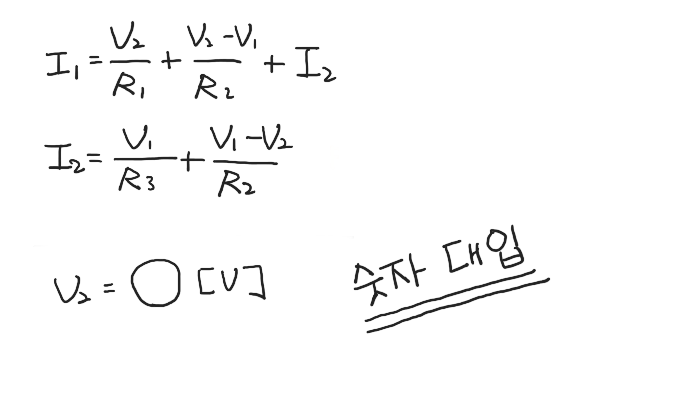

들어오는 전류의 합과 나가는 전류의 합이 같다는 KCL법칙 이용!
(전류 = 전압/저항)

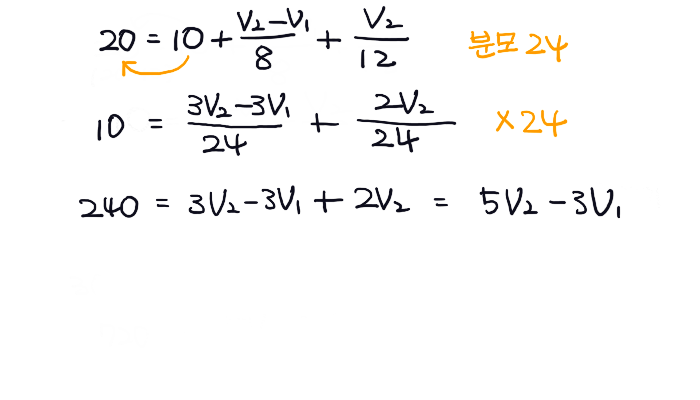

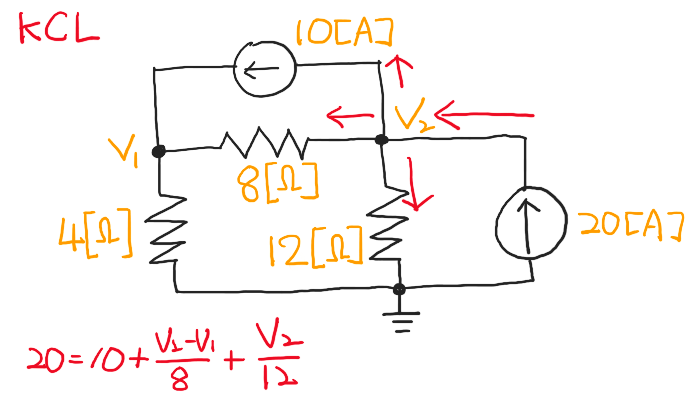

전류 20[A]가 들어오면 ~~~~

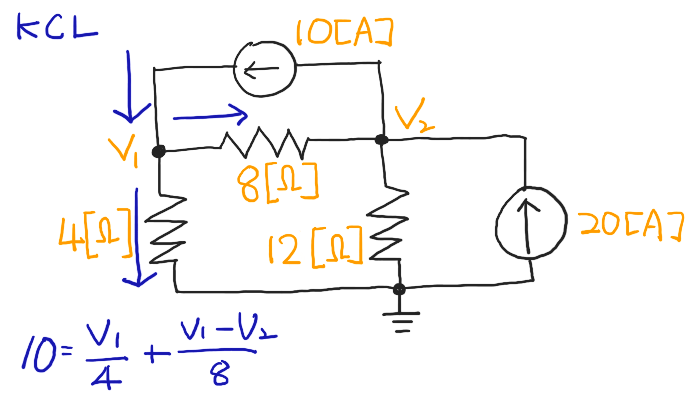

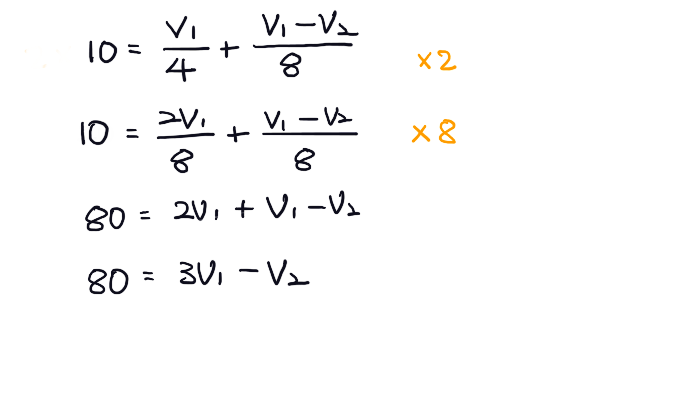

전류 10[A]가 들어온다면 ~~

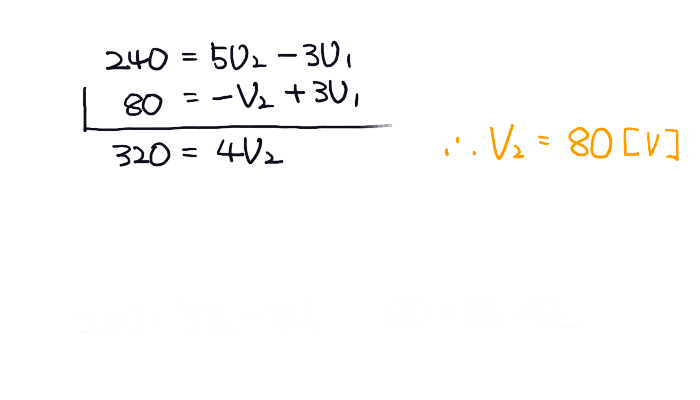

정리하면
