누전차단기

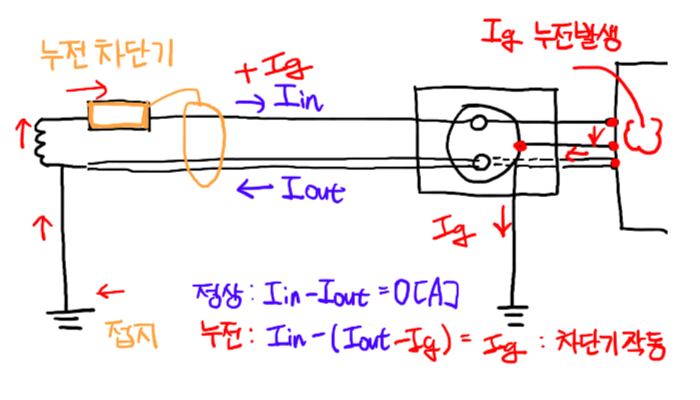

누전이 발생하면 그 이상현상을 감지하여 자동으로 전원 차단시킨다.





---

산업안전보건기준에 관한 규칙

제304조(누전차단기에 의한 감전방지)

① 사업주는 다음 각 호의 전기 기계ㆍ기구에 대하여 누전에 의한 감전위험을 방지하기 위하여 해당 전로의 정격에 적합하고 감도(전류 등에 반응하는 정도)가 양호하며 확실하게 작동하는 감전방지용 누전차단기를 설치해야 한다.

1. 대지전압이 150볼트를 초과하는 이동형 또는 휴대형 전기기계ㆍ기구

2. 물 등 도전성이 높은 액체가 있는 습윤장소에서 사용하는 저압(1.5천볼트 이하 직류전압이나 1천볼트 이하의 교류전압을 말한다)용 전기기계ㆍ기구

3. 철판ㆍ철골 위 등 도전성이 높은 장소에서 사용하는 이동형 또는 휴대형 전기기계ㆍ기구

4. 임시배선의 전로가 설치되는 장소에서 사용하는 이동형 또는 휴대형 전기기계ㆍ기구



② 사업주는 제1항에 따라 감전방지용 누전차단기를 설치하기 어려운 경우에는 작업시작 전에 접지선의 연결 및 접속부 상태 등이 적합한지 확실하게 점검하여야 한다.



③ 다음 각 호의 어느 하나에 해당하는 경우에는 제1항과 제2항을 적용하지 않는다.

1. 「전기용품 및 생활용품 안전관리법」이 적용되는 이중절연 또는 이와 같은 수준 이상으로 보호되는 구조로 된 전기기계ㆍ기구

2. 절연대 위 등과 같이 감전위험이 없는 장소에서 사용하는 전기기계ㆍ기구

3. 비접지방식의 전로



④ 사업주는 제1항에 따라 전기기계ㆍ기구를 사용하기 전에 해당 누전차단기의 작동상태를 점검하고 이상이 발견되면 즉시 보수하거나 교환하여야 한다.



⑤ 사업주는 제1항에 따라 설치한 누전차단기를 접속하는 경우에 다음 각 호의 사항을 준수하여야 한다.

1. 전기기계ㆍ기구에 설치되어 있는 누전차단기는 정격감도전류가 30밀리암페어 이하이고 작동시간은 0.03초 이내일 것. 다만, 정격전부하전류가 50암페어 이상인 전기기계ㆍ기구에 접속되는 누전차단기는 오작동을 방지하기 위하여 정격감도전류는 200밀리암페어 이하로, 작동시간은 0.1초 이내로 할 수 있다.

2. 분기회로 또는 전기기계ㆍ기구마다 누전차단기를 접속할 것. 다만, 평상시 누설전류가 매우 적은 소용량부하의 전로에는 분기회로에 일괄하여 접속할 수 있다.

3. 누전차단기는 배전반 또는 분전반 내에 접속하거나 꽂음접속기형 누전차단기를 콘센트에 접속하는 등 파손이나 감전사고를 방지할 수 있는 장소에 접속할 것

4. 지락보호전용 기능만 있는 누전차단기는 과전류를 차단하는 퓨즈나 차단기 등과 조합하여 접속할 것
