직류 전원공급 장치는 AC or DC 전원을 입력하여 Thyristor & Diode 등의 반도체 소자를 이용하여 전자 제품 등에 필요한 DC 전압을 출력으로 만들어주는 장치이다.
직류 전원공급 회로에서는 일반적으로 전압 불균형으로 인해 전류가 증가하는 서지 전류가 발생한다.

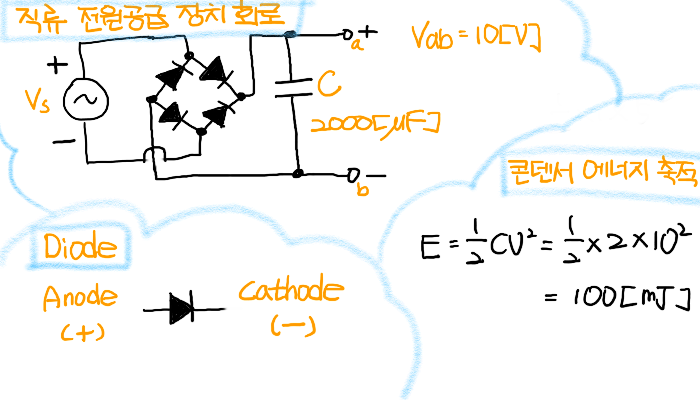

정상상태 콘덴서에서는 100 [mJ]의 에너지가 축적됨을 알 수 있다.

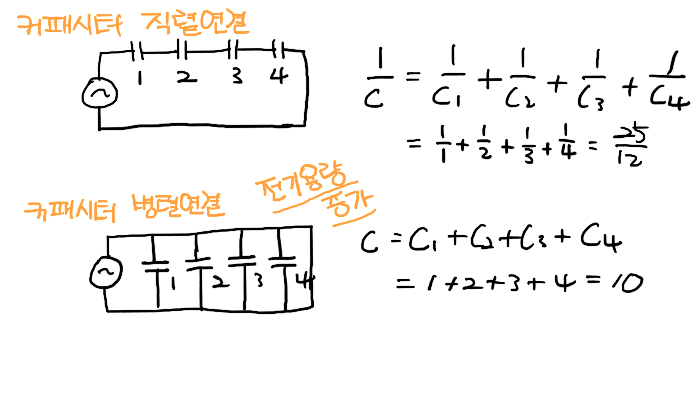

위 직류 전원공급 장치 회로에서 커패시터는 평활 작용을 한다. 콘덴서를 병렬로 연결하면 직렬로 연결했을 때보다 전기용량이 증가하므로 더 좋은 직류를 얻을 수 있다.
