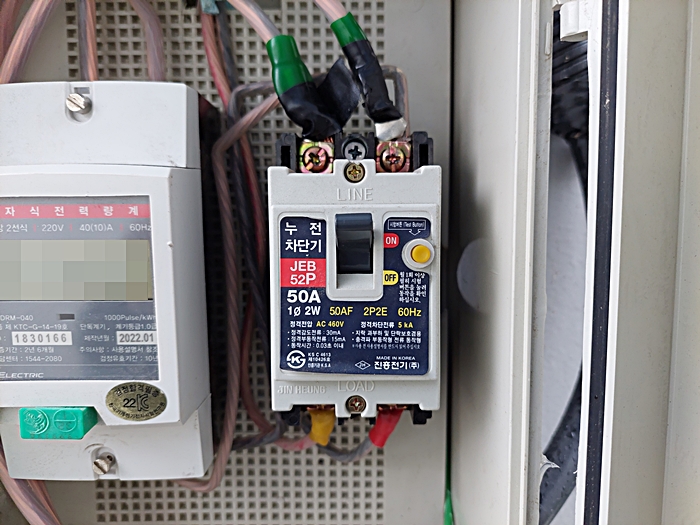

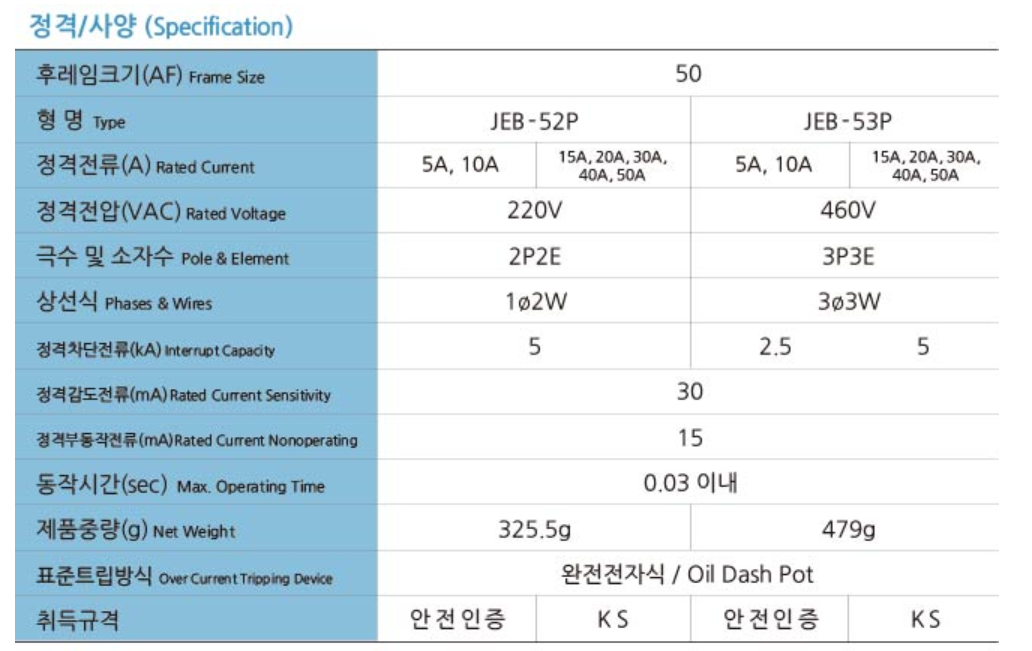

공사현장 컨테이너에 설치한 누전차단기 명판을 살펴보면,
1Φ2W는 단상 2선식 배전방식을 말한다.
50AF은 암페어 프레임 규격으로 차단기가 정격전류 이상 전류가 흐를 때 프레임이 견디는 크기를 뜻함.
2P2E는 극수 및 소자수를 말한다. 차단기에 접속하는 단자 수를 극, 차단기에서 실제로 차단이 가능한 단자의 수는 소자수.
정격전압 AC 460V는 주 제어전압을 뜻한다. 위 차단기는 교류 460V까지 사용이 가능하다는 말이다.
정격차단전류 5kA는 정격전류 이상의 전류가 흐를 때 안전하게 차단할 수 있는 최대전류가 5000A라는 의미다.
정격감도전류 30mA는 누전차단기가 완전히 작동하는 값이다. 영상변류기 1차측 검출지락전류값이며, 차단기가 누전이라고 판단하는 값이라고 생각할 수 있다.
정격부동작전류 15mA는 일반적으로 정격감도전류의 하프값이며, 15mA의 누설전류에는 동작하지 않는다.
누전차단기는 키르히호프 제1법칙과 관계있다. 누전차단기에 들어오는 전류의 양과 나가는 전류의 양이 다르면 차단기가 작동해 전원을 차단한다. 즉, 10A의 전류가 들어왔지만 9A 전류가 나가면 1A의 누설전류가 발생! 누전차단기가 작동! 전원을 차단한다.
