전선의 최소단면적[㎟]
전원공급방식은 단상 2선식
분전반 220V, 2.2kW
부하 설치 거리 60m
전압강하는 1% 이내로 할 때

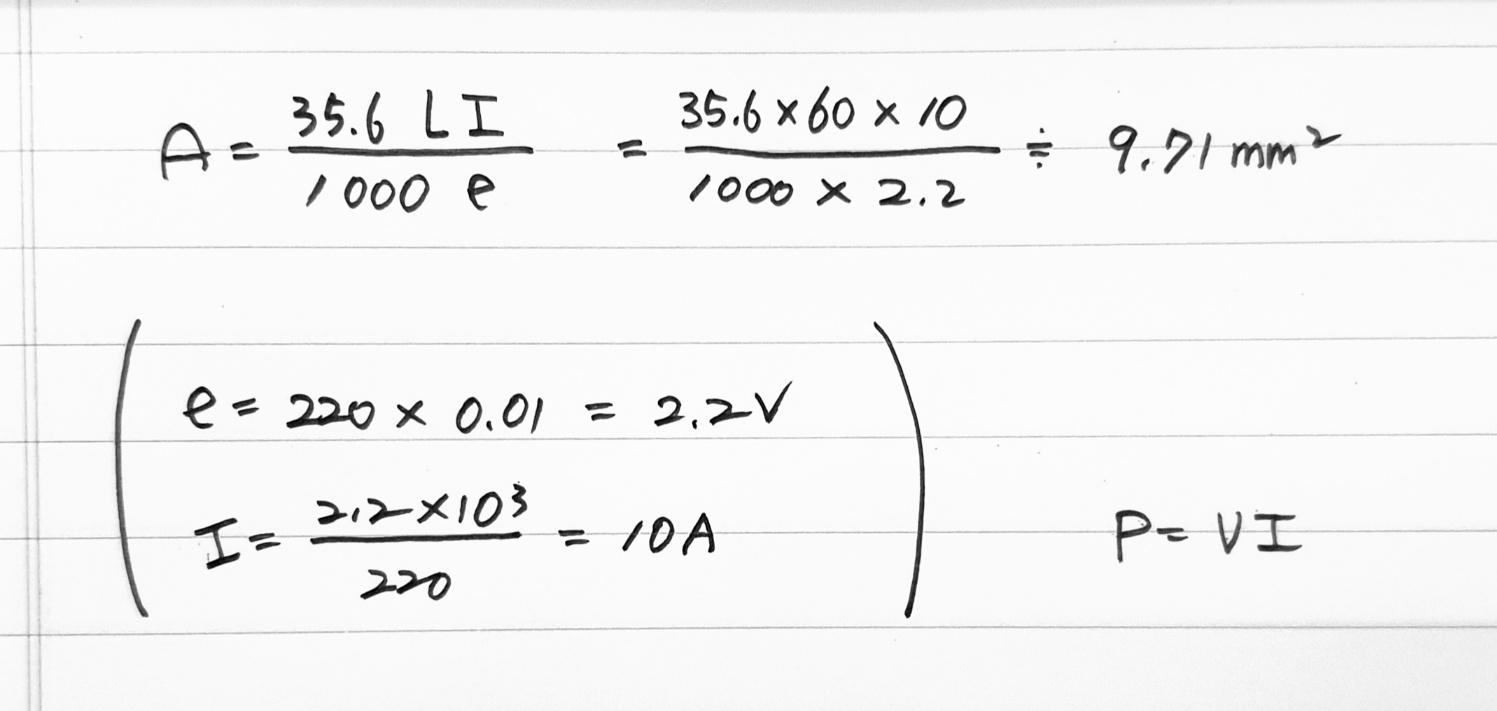

전선의 최소단면적은? 9.71[㎟]
★ 전선의 공칭단면적은 10㎟이다.
전선의 공칭 단면적[㎟]
| 1.5 | 2.5 | 4 | 6 | 10 |
| 16 | 25 | 35 | 50 | 70 |
| 95 | 120 | 150 | 185 | 240 |
| 300 | 400 | 500 | 630 | [㎟] |

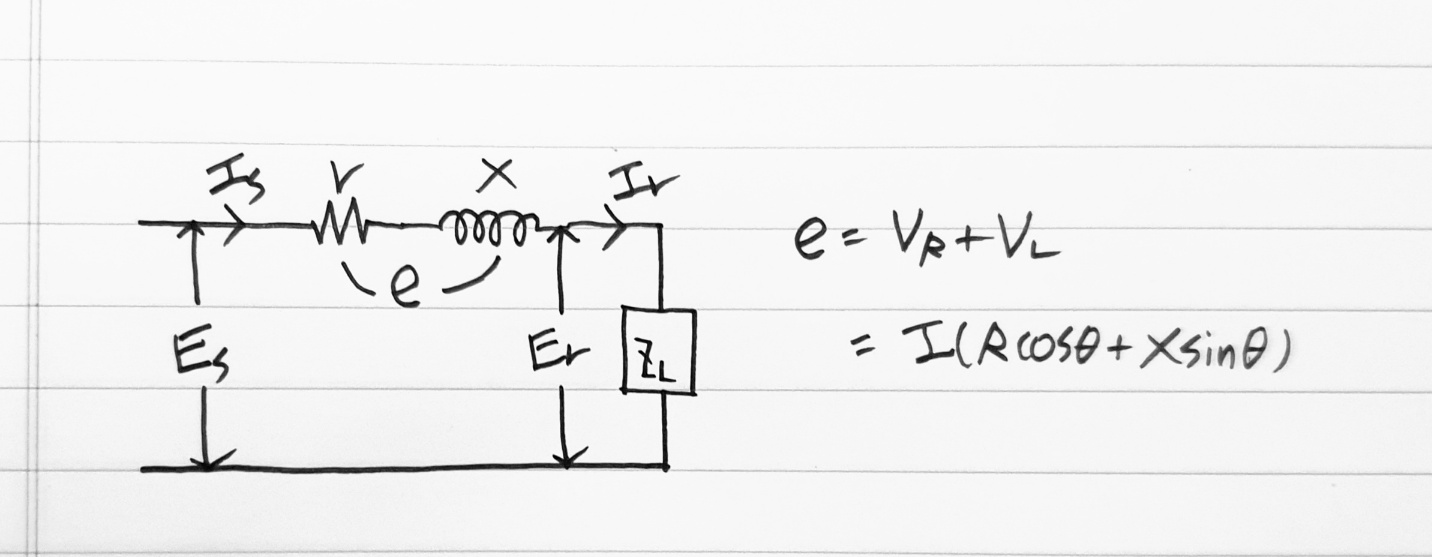

★ 단성 2선식 전압강하
