P형 수신기
감지기 또는 발신기로부터 발하여지는 신호를 직접 또는 중계기를 통하여 공통신호로서 수신하여 화재의 발생을 당해 소방대상물의 관계자에게 경보하여 주는 것을 말한다.
■ 발신기란? 화재발생신호를 수신기 또는 중계기에 수동으로 발신하는 것을 말한다.
종단저항값 계산
전체저항 = 선로저항 + 릴레이저항 + 종단저항
★ 종단저항 = 전체저항 - 선로저항 - 릴레이저항

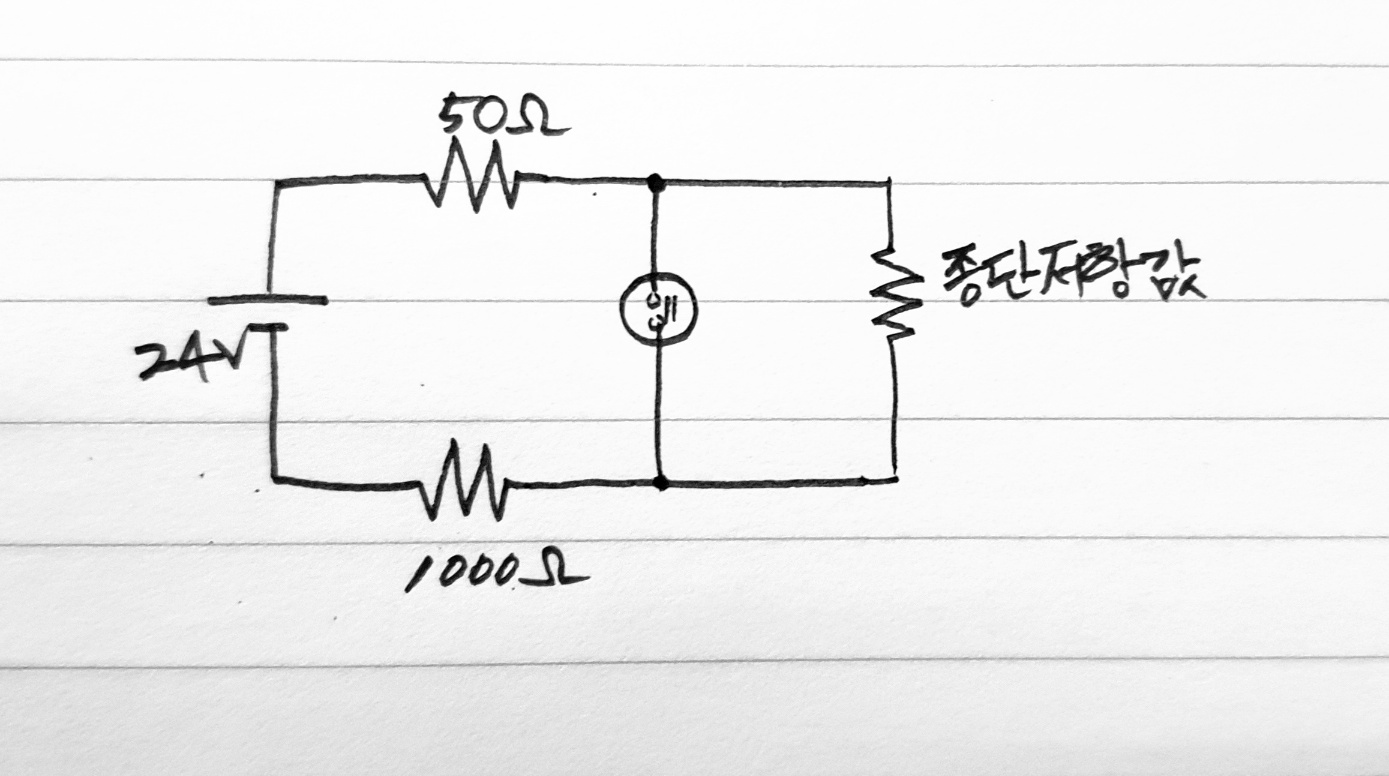

IF) 회로 DC전압 24V, 감시전류 2mA, 선로저항 50Ω, 릴레이저항 1000Ω 인 선로의 종단저항값은?

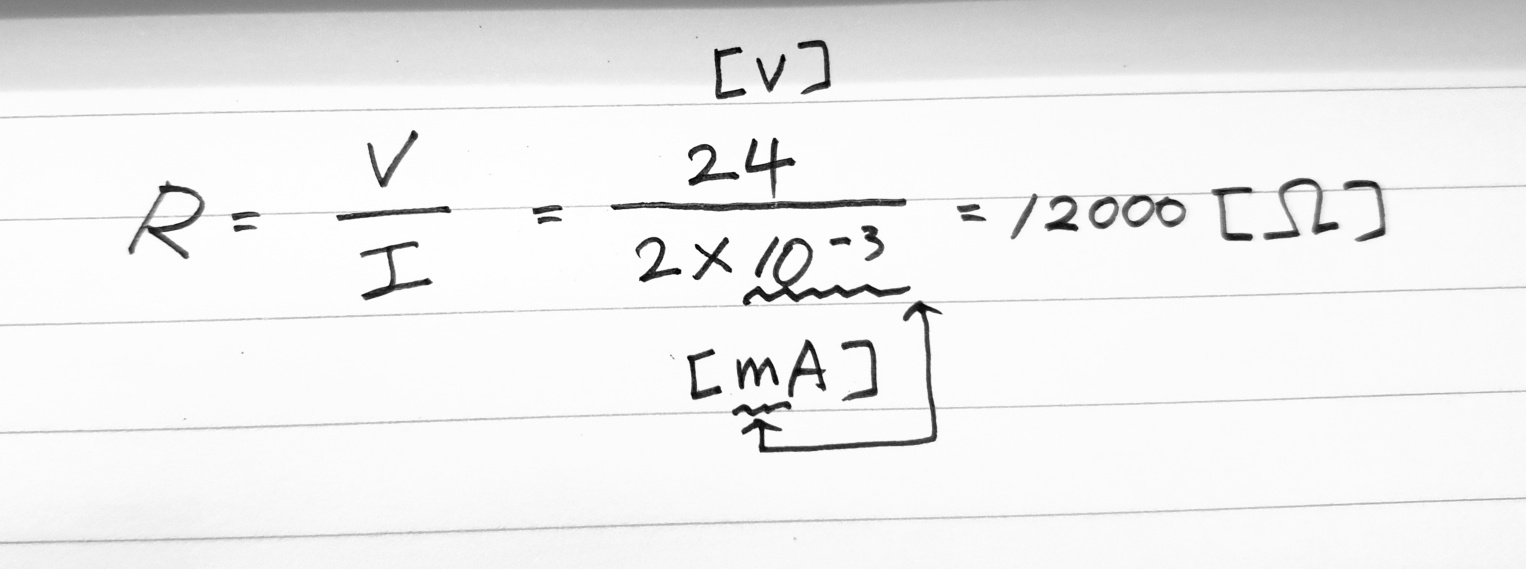

(1) 전체저항값
(2) 종단저항값 = 12000 - 50 - 1000 = 10950Ω

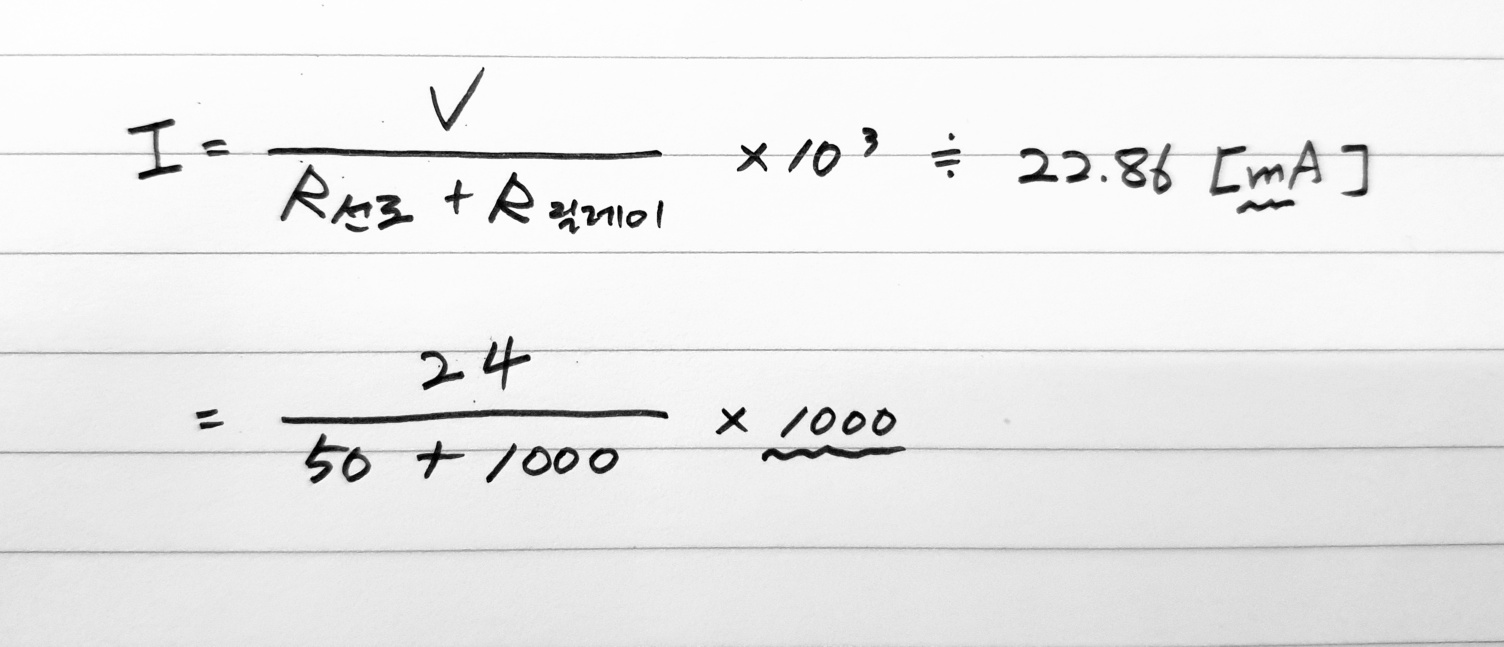

감지기 작동 시 흐르는 전류값
전류 = 전로저항과 릴레이저항의 합으로 전압을 나눈 값
★ 단위 변환!!
관련 법령
■ 수신기의 형식승인 및 제품검사의 기술기준 [2023. 12. 7.]
■ 발신기의 형식승인 및 제품검사의 기술기준 [2022. 12. 1.]
