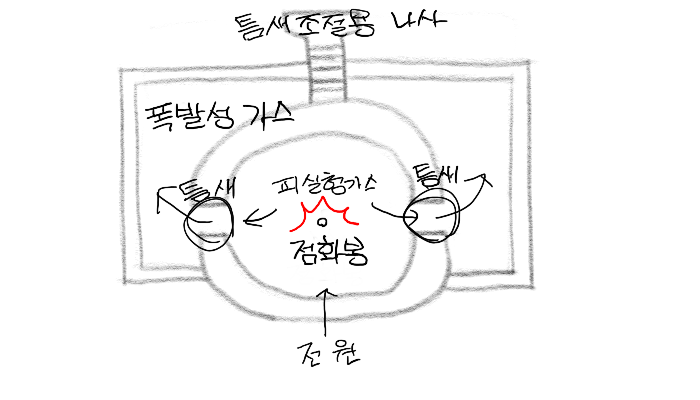

★ 폭발 등급에 사용되는 표준 용기는 구상 용기의 틈새를 통해 화염일주한계를 측정하는 장치이다.
폭발성 가스의 폭발등급 측정에 사용된다.

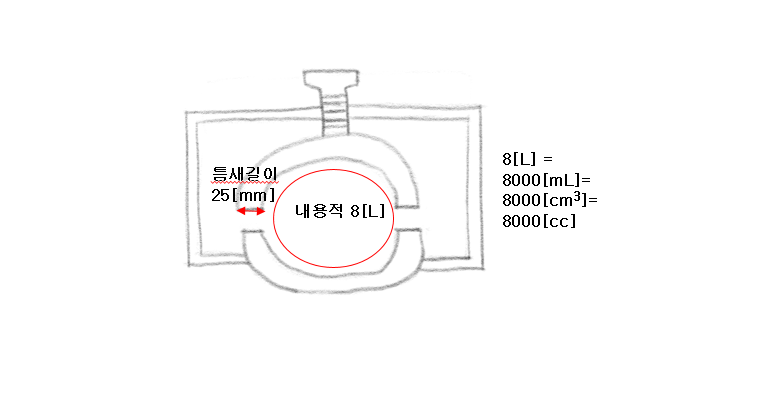

→ 내용적은 8000 [㎤],반구상 플렌지 접합면의 안길이는 25 [mm]
화염일주한계는 폭발성가스 분위기 내에 설치된 표준 용기의 접합면 틈새를 통하여 폭발 화염이 내부에서 외부로 전파되는 것을 저지할 수 있는 최대 안전 틈새를 말한다.
↓
최대안전틈새는 내용적이 8리터이고 틈새깊이가 25㎜인 표준용기내에서 가스가 폭발할 때 발생한 화염이 용기 밖으로 전파하여 가연성가스에 점화되지 아니하는 최대값
| 최대안전틈새 범위(㎜) | 0.9이상 | 0.5초과 0.9미만 | 0.5이하 |
| 가연성가스의 폭발등급 | A | B | C |
| 방폭전기기기의 폭발등급 | IIA | IIB | IIC |
