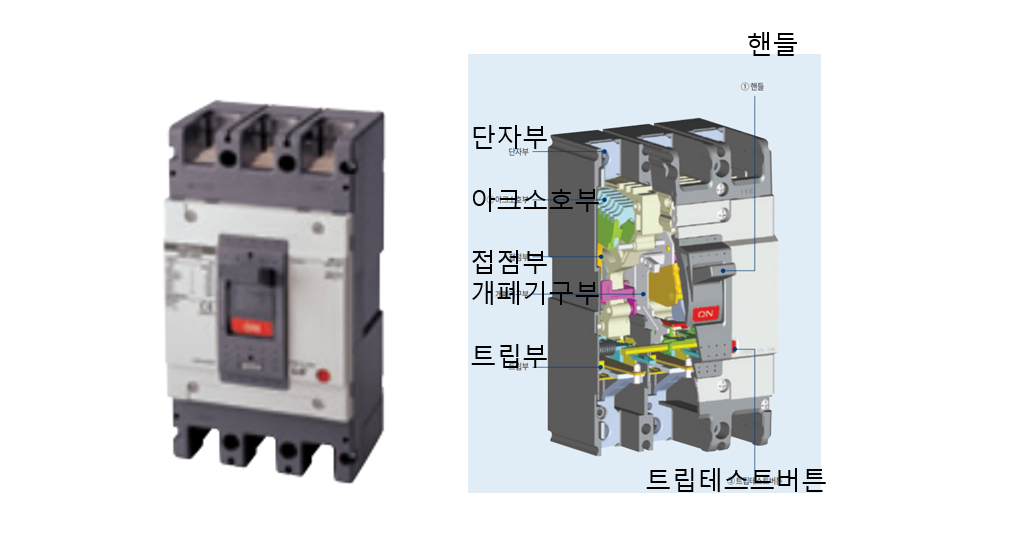

□ MCCB 배선용 차단기
과부하, 단로 등의 이상 상태 시 자동적으로 전류를 차단하는 기구 = Molded Case Circuit Breaker

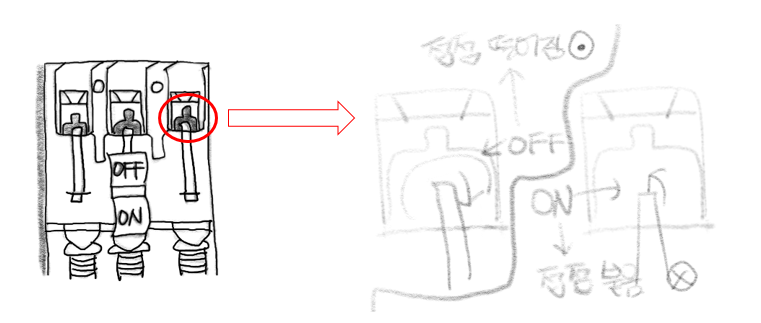

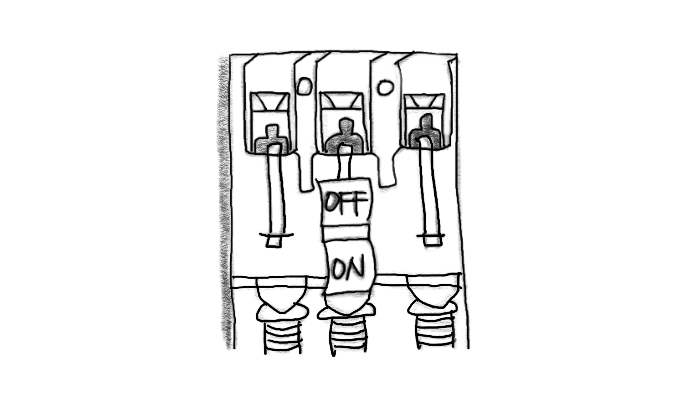

▽ MCCB ON/OFF 내부 작동 모습
핸들을 위로 올리면 접점이 붙고
핸들을 아래로 내리면, 즉 OFF가 보이면 접점이 떨어진다.

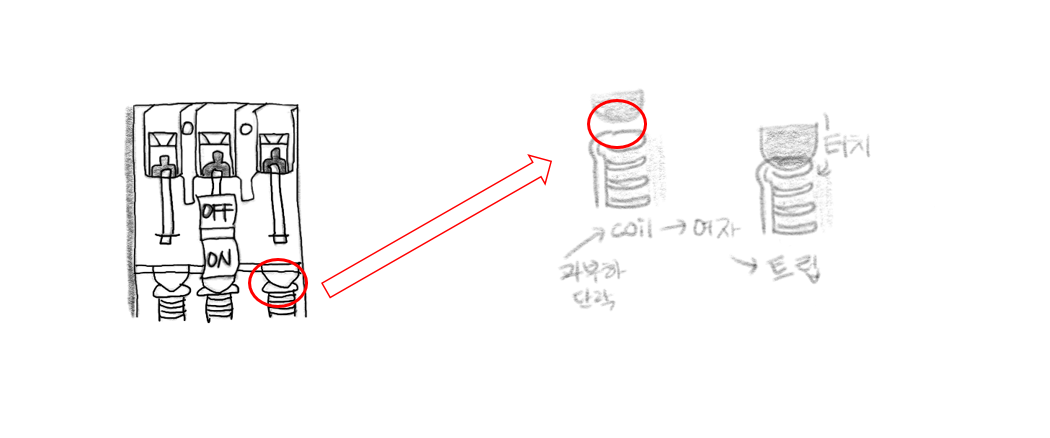

▽ MCCB 작동 원리
과부하, 단로 등의 이상 상태 시 코일이 여자 되면서 접점을 트립시킨다.
* 여자[excitation]: coil에 전류가 흘러 전자석이 된 것. (↔ 소자)
코일이 자석처럼 자기장이 생겨 끌어당겨 트립시킴.
