전기안전관리자 선임과 검사 시 설비용량

까비노 2024. 6. 3. 22:02
728x90

현재 변압기 1800 kVA 2대를 사용 중인 현장에서



TR#1(주) 1800 kVA +(ACB TIE(INTER LOCK))+ TR#2(예비) 1800kVA 설비용량은 3600 kVA이다.



이때 전기안전관리자 선임기준 설비용량은 어떻게 따질까?



변압기 한 대를 예비 or 교대설비로 두었다면 선임은 1800kW로 가능하다.



검사는 3600kW로 받으며, 전기안전공사 여기로 사이트에서 검사결과서를 출력 시 아래와 같이 설비용량이 확인된다.







*왜 ACB TIE는 INTER LOCK 사용?

만약 1번 차단기 투입, 2번 차단기 투입인데 TIE를 투입시키면 1번과 2번 충돌사고남. 이중 전원을 투입방지함.

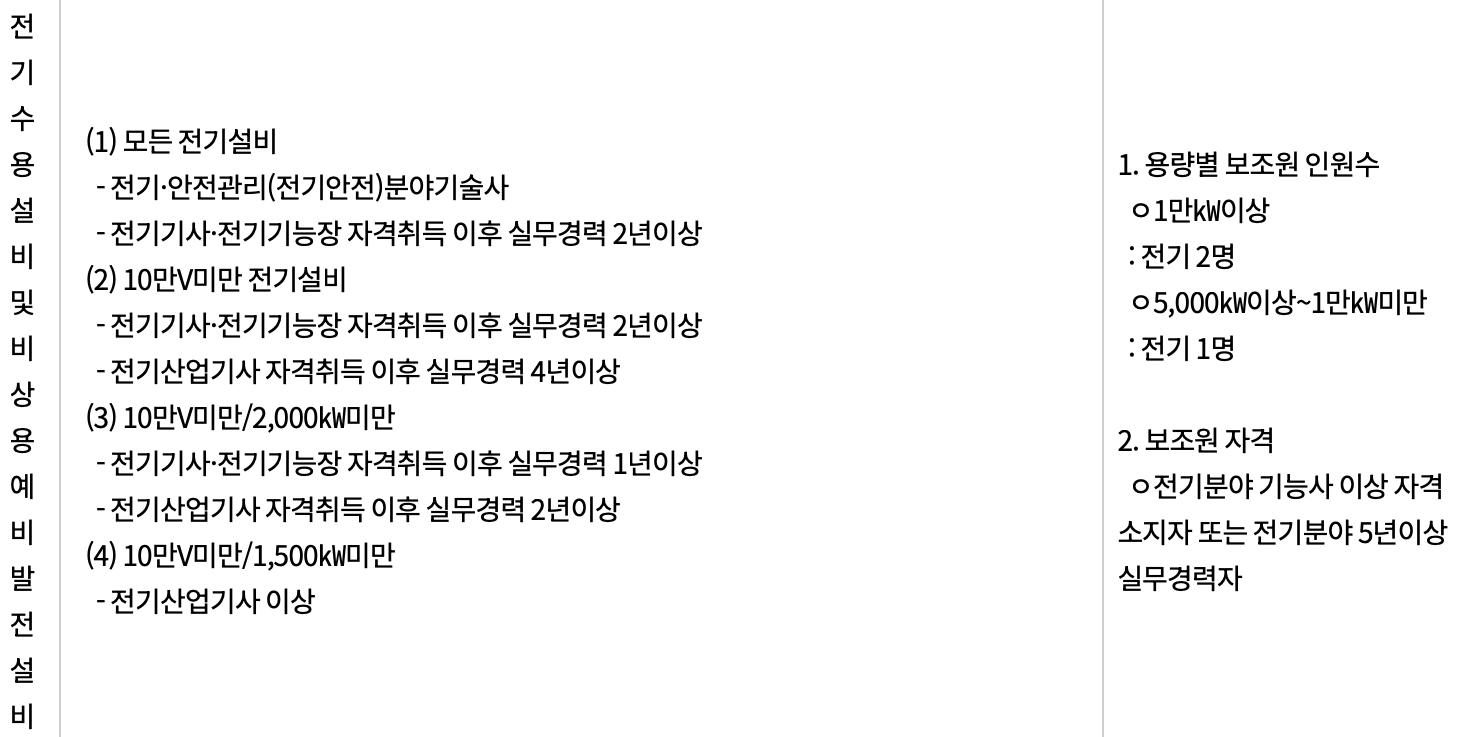

전기안전관리자 선임자격 및 인력기준
