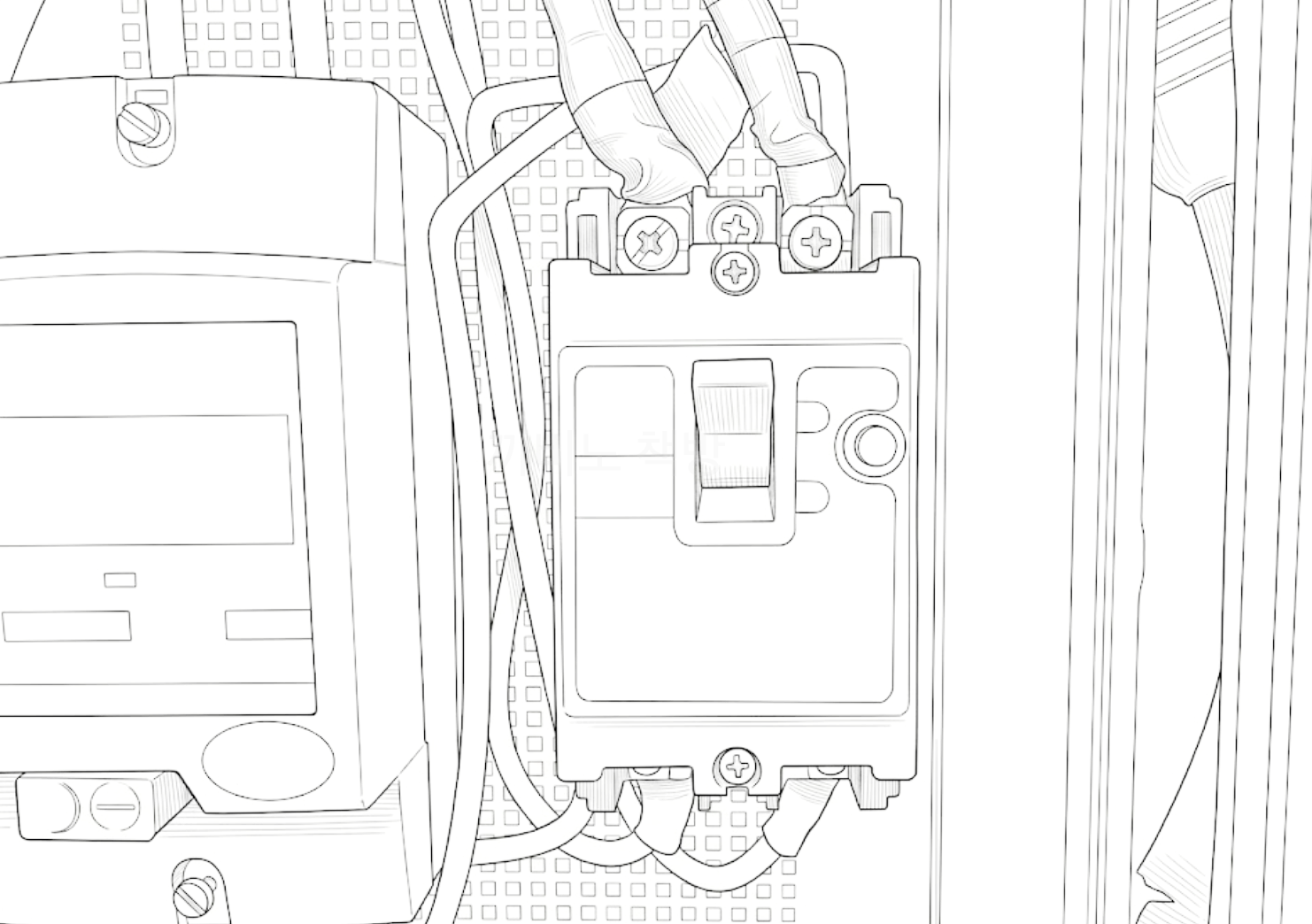

누전차단기 오동작 대책, 차단기부터 바꾸면 안 되는 이유

1부와 2부에서 누전차단기가 떨어지는 다양한 원인을 살펴봤다.



3부에서는 실제 현장에서 어떤 순서로 원인을 확인하고 대책을 세워야 하는지 정리한다.



가장 먼저 해야 할 일은 차단기를 바꾸는 게 아니라 원인을 확인하는 것이다. 진짜 누전인지, 정상적인 누설전류가 누적된 건지, 과도현상 때문인지, 아니면 결선·설치·차단기 자체 문제인지부터 순서대로 구분해야 한다. 실제로는 절연이 나빠진 상황을 "오동작"으로 오판해서 둔감한 차단기로 바꿔버리면 오히려 감전이나 화재 위험이 커질 수 있다. 트립 상황을 기록하고, 회로별 누설전류와 절연저항을 측정하고, 중성선 결선을 확인하고, 인버터나 UPS 같은 부하를 점검한 다음에야 차단기 형식이나 정격을 다시 검토하는 순서가 안전하다.



차단기를 바꿔야 한다면 이름보다 특성을 봐야 한다. 무작정 "내서지형"이나 "고조파·인버터 대응형"이라는 이름만 보고 고를 게 아니라, 설비에서 발생할 수 있는 잔류전류의 파형·주파수 특성에 적합한 차단기 종류와 내서지 특성을 가진 제품을 선정하는 게 정확하다. 예를 들어 인버터가 있다고 무조건 특정 종류가 필요한 건 아니고, 회로 구성과 제조사 요구사항에 맞춰 선택해야 한다.



정격잔류부동작전류를 오해하면 안 된다. 선로 쪽에서는 배선 거리를 최적화하고, 정격잔류부동작전류(IΔno)와 정격잔류동작전류(IΔn)를 구분해서 설계에 반영해야 한다. 일반적인 차단기에서는 정격잔류동작전류 IΔn의 50% 이하에서 부동작 특성이 요구되지만, 이를 설비의 허용 누설전류 한계로 이해해서는 안 된다. "30mA 차단기는 15mA까지 써도 된다"는 식의 해석은 잘못된 것이고, IΔno는 모든 제품과 상황에 동일하게 적용되는 절댓값이 아니라 해당 제품의 적용 표준과 정격조건을 기준으로 봐야 하는 값이다. 여러 부하의 정상 누설전류가 쌓이면 트립 가능성이 커지기 때문에, 설계 단계에서 여유를 충분히 확보해야 한다.



환경 대책은 원인에 맞춰 접근해야 한다. 설비 환경에 적합한 IP 등급의 함체를 적용하고, SPD(서지 보호 장치)를 설치하는 게 도움이 된다. 다만 결로가 문제라면 함체만으로 해결되지 않고, 온도차·환기·제습 같은 원인을 함께 개선해야 한다. 또한 일부 SPD는 정상 상태에서도 미소한 누설전류가 발생할 수 있고, 차단기와의 협조가 제대로 안 되어 있으면 오히려 불필요한 트립을 유발할 수 있다. 그래서 SPD를 설치하는 것 자체보다, SPD와 차단기가 서로 잘 맞물려 동작하도록 협조 설계를 하는 게 핵심이다.



 누전차단기가 자꾸 떨어진다고 해서 그게 반드시 "오동작"인 것은 아니다. 원인을 정확히 진단하지 않고 차단기부터 바꾸는 접근은, 실제로는 위험한 절연 상태를 감추는 결과로 이어질 수 있다.



참고자료. 국제 표준 기반의 누전차단기(RCD) 선정 및 진단 가이드

누전차단기 트립 원인 진단과 회로별 누설전류 관리, 부하 파형(AC/DC/고주파)에 따른 정확한 차단기 타입(AC, A, A-SI, F, B) 선정 기준에 대해 더욱 상세한 국제 표준(IEC 60364 / IEC 62423) 적용 사례를 확인

Schneider Electric 기술 지침서

자료명: Earth Fault Protection: How to design efficient earth fault protection with Residual Current Devices (RCD)
주요 내용: 계통별(TT/TN/IT) 접지 보호, 인버터·UPS 부하별 잔류전류 파형 분석, 상시 누설전류 관리를 위한 회로 분할 규칙, SPD와 차단기간 협조 설계
