오독 방지 설계를 위한 눈금식별길이 계산



눈금식별길이는 사람이 일정 거리에서 눈금을 정확히 구분할 수 있는 최소한의 눈금 크기를 의미한다.



이는 인간의 시각 특성(시인각)에 기반한 설계 기준으로,



▷ 계측기, 제어판, 눈금판, 표시장치 등에 적용하여



▶ 눈금 오독에 따른 작업 오류를 방지하고

▶ 조작 실수를 줄이며

▶ 작업 정확도와 안전성을 확보하기 위해 필요하다.



눈금식별길이 계산



눈금 식별 길이는 관찰 거리(시거리)에 비례한다.

즉, 멀어질수록 더 큰 눈금이 필요하다.

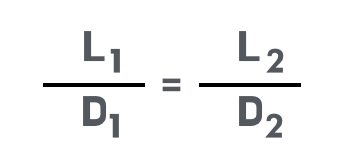

거리 변화에 따른 가독성 기준(눈금 크기)을 비례식으로 계산

눈금식별길이 L1 = 1.8mm

관찰 거리 D1 = 71cm

관찰거리 D2 = 91cm



눈은 각도로 인식함 → 거리 멀어지면 더 크게 보여야 동일하게 보임

그래서 거리 증가 = 눈금 크기도 비례 증가

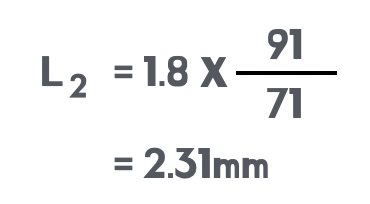

71 → 91cm (약 1.28배 증가)

눈금도 1.28배 증가 → 2.31mm
