VCT, TFR-CV 케이블 사용

dongil cable



특정 자재의 수급이 원활하지 않아 공정이 지연되는 상황이 발생할 수 있다.

예를 들어, VCT 케이블과 같이 즉시 발주가 어려워 물량 확보가 되지 않는 경우, 대체 자재 사용 가능 여부에 대한 판단이 필요하다.

이러한 상황에서 TFR-CV 케이블로 대체 사용이 가능한지에 대한 검토이다.

구분	VCT	TFR-CV
명칭	Vinyl Cabtyre Cable	Tray Flame Retardant Cross-linked Polyethylene Cable
정격 전압	0.6/1kV	0.6/1kV
주 사용 목적	이동형 설비, 임시 전원, 기계 연결용	트레이 고정 배선, 건물 간선 배선
설치 형태	이동·굴곡 가능	고정 설치 전용
도체 구조	연선(유연성 중심)	연선 또는 압축연선(고정 중심)
절연 재질	PVC	XLPE (가교 폴리에틸렌)
시스(외피) 재질	PVC	난연 PVC
난연 성능	일반 난연 수준	트레이 난연(TFR) 성능
허용 온도	약 60~75℃	약 90℃ (XLPE 기준)
유연성	매우 우수	낮음
대체 가능 조건	—	이동·굴곡이 없는 고정 배선 조건에서만 제한적 가능

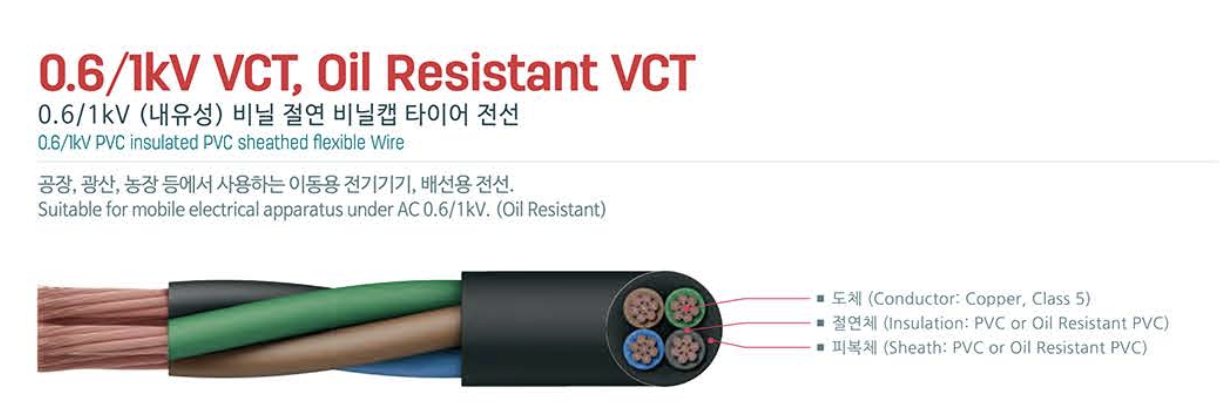

VCT는 주로 이동이 잦은 설비나 임시 전원 공급용으로 사용되는 유연성이 높은 케이블이다.
반복적인 굴곡과 이동을 전제로 설계되어 외피와 도체 구조가 연성 중심으로 구성되어 있다.

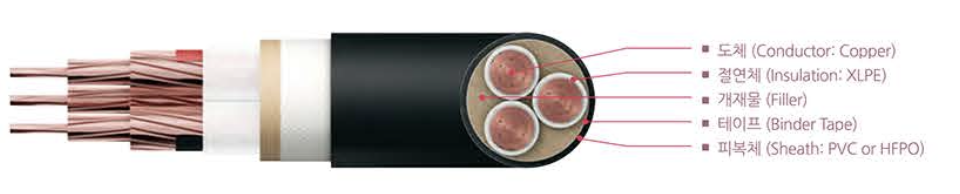

반면 TFR-CV는 트레이 또는 고정 배선용으로 설계된 난연 케이블로, 건물 간선이나 고정 설비 배선에 적합하도록 제작된다.

두 전선은 동일한 0.6/1kV 전압 등급과 동일 단면적을 가질 수 있으나, 사용 목적과 구조적 특성이 다르다.

dongil cable

그러므로 모든 상황에서 무조건 대체가 가능한 것은 아니다.
다만 고정 배선 조건에서 전압 등급과 단면적이 동일하고,
기계적 움직임이 전혀 없는 환경이라면 TFR-CV로의 대체 사용이 가능해 보인다.
