데이터센터 전기시공, 절연저항계 AC 전압 측정 테스트



데이터센터 전력 인프라는 서버 장비의 안정적인 운영을 좌우하는 핵심 요소다.



Busway와 Tap-off Box 설치 이후에는 전원 정상 여부, 접지 상태, 그리고 상 간 전압 균형을 확인하기 위한 기본 전압 테스트가 반드시 수행되어야 한다. 이러한 점검 과정은 전력 계통이 정상적으로 구성되어 있는지 확인하고, 향후 발생할 수 있는 전기적 문제를 사전에 예방하기 위한 중요한 절차다.

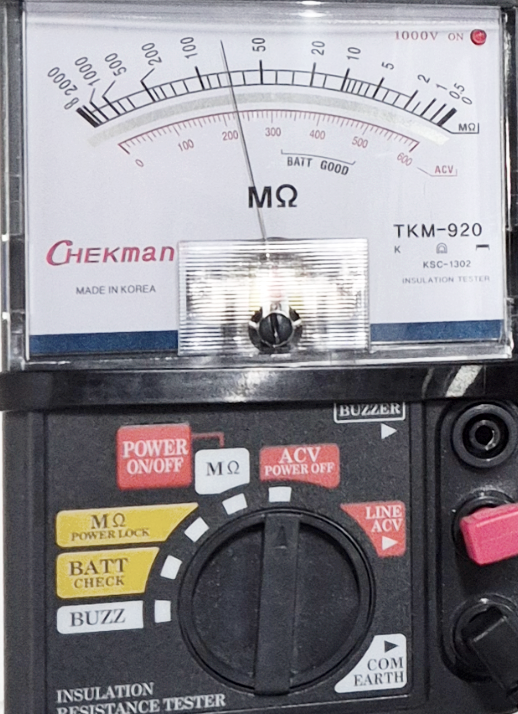

이 테스트를 위해 절연저항계의 AC 전압 측정 기능만 사용했다. (ACV / POWER OFF)
이 모드는 일반 교류 전압을 측정하는 모드로, 콘센트 전압이나 라인 전압을 확인할 때 사용한다.

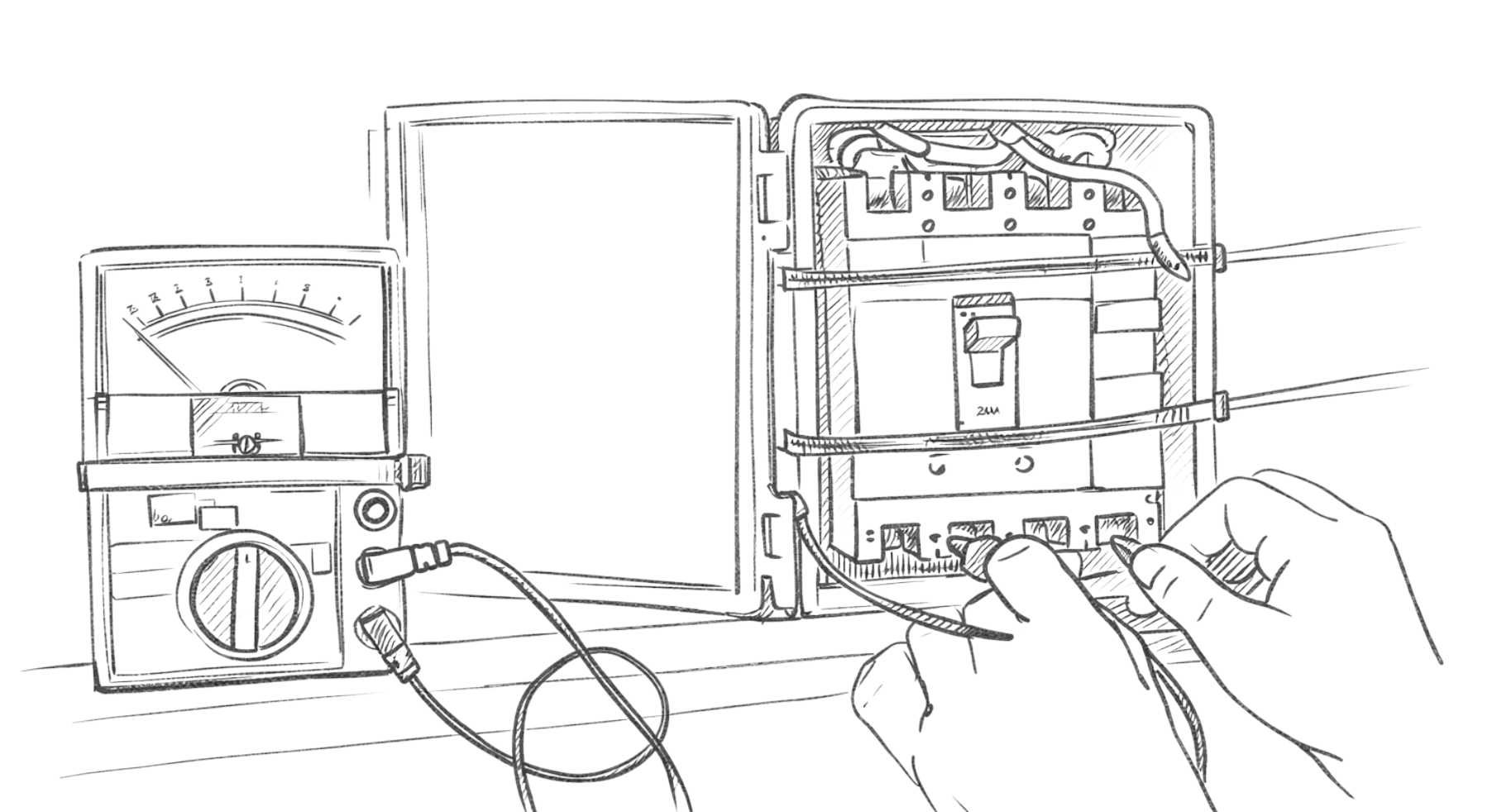

Red Probe  → MCCB LINE 측정 (L1 L2 L3)

Black Probe → COM / EARTH(G) / Neutral



Busway 및 Tap-off 전원 계통의 정상 상태 판단기준



Phase-to-Phase Voltage Measurement : 380V

Phase-to-Neutral Voltage Measurement : 220V

Neutral-Ground : 1V 이하



이 범위 내라면 Busway 및 Tap-off 전원 계통이 정상 상태로 판단한다.

측정 방식	정상 전압
L1 – L2	약 380V
L2 – L3	약 380V
L3 – L1	약 380V
L1 – N	약 220V
L2 – N	약 220V
L3 – N	약 220V
L1 – G	약 220V
L2 – G	약 220V
L3 – G	약 220V
N – G	0~1V



각 상의 전압 상태와 접지 기준 전위를 확인하여 전력 시스템이 정상적인 구조로 구성되어 있는지 확인하는 과정이다.



이러한 기본 점검은 전기 설비 운영에서 발생할 수 있는 전원 불안정, 접지 불량, 배선 오류 등을 초기 단계에서 발견하는 데 중요한 역할을 한다.



설치 후 테스트는 측정 장비 사용 방법과 전력 계통 구조를 충분히 이해한 상태에서 작업을 진행해야 하며, 측정 결과가 정상 범위를 벗어나는 경우 즉시 원인을 확인하고 조치해야 한다.
