제연설비 501 화재안전기술기준

제연설비 용어





① 제연구역: 제연경계(제연경계가 면한 천장 또는 반자를 포함한다)에 의해 구획된 건물 내의 공간



② 제연경계: 연기를 예상제연구역 내에 가두거나 이동을 억제하기 위한 보 또는 제연경계벽 등



③ 방화문: 60분+ 방화문, 60분 방화문 또는 30분 방화문으로써 언제나 닫힌 상태를 유지하거나 화재감지기와 연동하여 자동적으로 닫히는 구조



제연설비의 설치장소





하나의 제연구역의 면적은 1,000 ㎡ 이내로 할 것

거실과 통로(복도를 포함한다. 이하 같다)는 각각 제연구획 할 것

통로상의 제연구역은 보행중심선의 길이가 60 m를 초과하지 않을 것

하나의 제연구역은 직경 60 m 원내에 들어갈 수 있을 것

하나의 제연구역은 2 이상의 층에 미치지 않도록 할 것. 다만, 층의 구분이 불분명한 부분은 그 부분을 다른 부분과 별도로 제연구획 해야 한다.

제연구역의 구획은 보ㆍ제연경계벽 및 벽(화재 시 자동으로 구획되는 가동벽ㆍ방화셔터ㆍ방화문을 포함한다. 이하 같다)으로 하되, 다음의 기준에 적합해야 한다.

재질은 내화재료, 불연재료 또는 제연경계벽으로 성능을 인정받은 것으로서 화재 시 쉽게 변형ㆍ파괴되지 아니하고 연기가 누설되지 않는 기밀성 있는 재료로 할 것

제연경계는 제연경계의 폭이 0.6 m 이상이고, 수직거리는 2 m 이내이어야 한다. 다만, 구조상 불가피한 경우는 2 m를 초과할 수 있다.

제연경계벽은 배연 시 기류에 따라 그 하단이 쉽게 흔들리지 않고, 가동식의 경우에는 급속히 하강하여 인명에 위해를 주지 않는 구조일 것



참고 자료



■ 제연설비의 화재안전기술기준 NFTC 501 [2022. 12. 1.]



이 기준은 「소방시설 설치 및 관리에 관한 법률 시행령」(이하 "영"이라 한다) 별표 4 제5호가목1)부터 5)까지에 따른 제연설비의 설치 및 관리에 대해 적용한다.

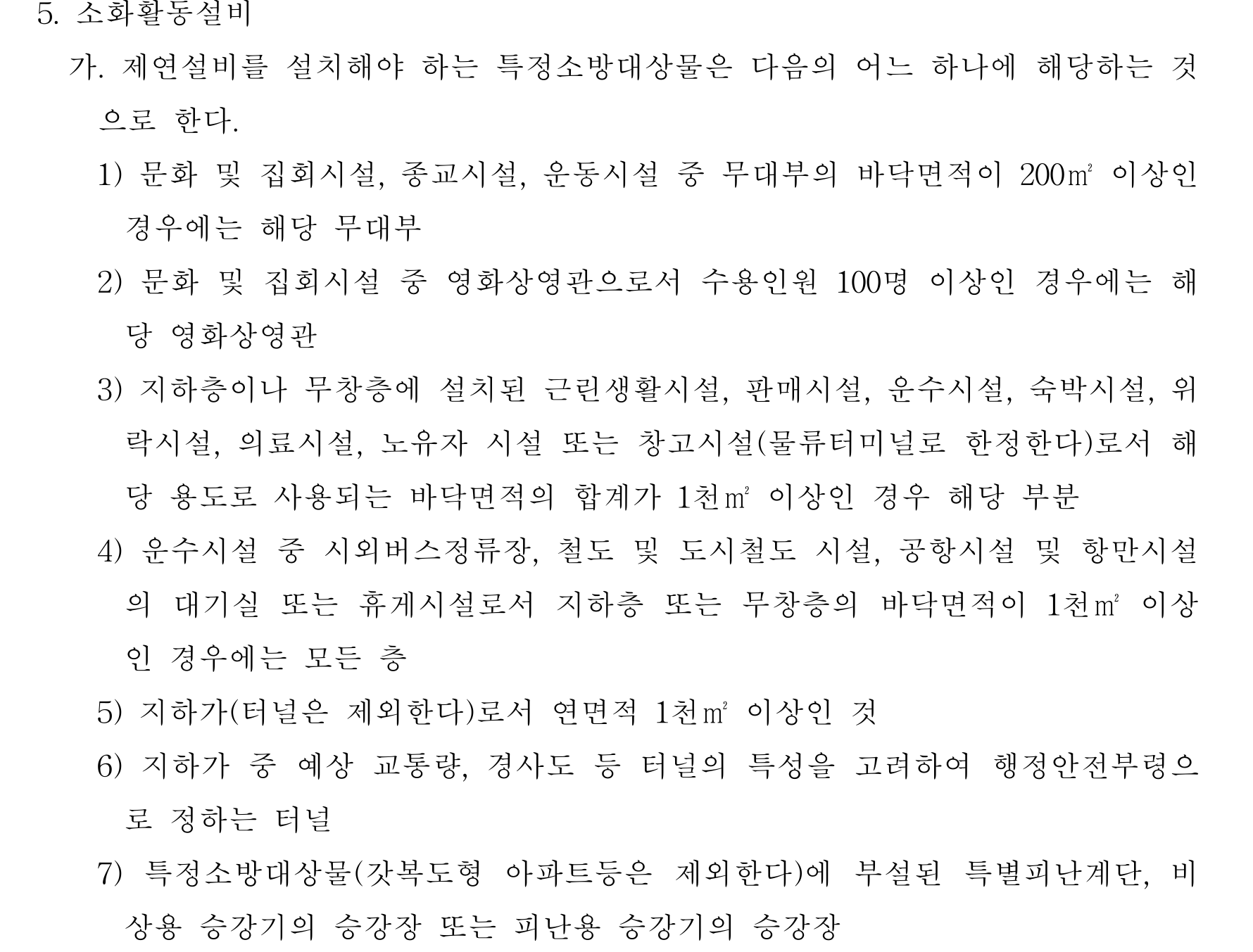

별표4.



이 기준은 「소방시설 설치 및 관리에 관한 법률」(이하 "법"이라 한다) 제2조제1항제6호나목에 따라 소화활동설비인 제연설비의 기술기준으로서의 효력을 가진다.



6. "화재안전기준"이란 소방시설 설치 및 관리를 위한 다음 각 목의 기준을 말한다.

가. 성능기준: 화재안전 확보를 위하여 재료, 공간 및 설비 등에 요구되는 안전성능으로서 소방청장이 고시로 정하는 기준

나. 기술기준: 가목에 따른 성능기준을 충족하는 상세한 규격, 특정한 수치 및 시험방법 등에 관한 기준으로서 행정안전부령으로 정하는 절차에 따라 소방청장의 승인을 받은 기준
