고장률에 관한 욕조 곡선, Bathtub Curve, 수명 곡선





개요



 욕조 곡선(Bathtub Curve, 수명 곡선)은 사용 중에 나타나는 고장률을 시간의 함수로 나타낸 곡선으로, 사용기간에 따른 적절한 예방활동으로 설비의 수명을 연장하고 올바르게 관리하는 데 도움을 줄 수 있다.

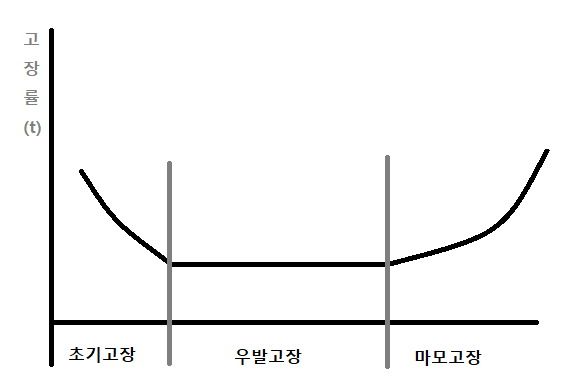

욕조곡선





고장 유형
1. 초기고장	DFR형	감소 고장률	사용 전 결함 발견 및 제거
2. 우발고장	CFR형	상수 고장률	사전 고장 예측 불가능
3. 마모고장	IFR형	증가 고장률	수명이 다하는 시기 사전교체 등의 예방보전활동



고장의 유형



유형	발생 원인	예방 대책
1. 초기고장	초기 스트레스에 의해 발생 고장률 감소 1. 표준 이하 재료 사용 2. 기술, 가공, 취급, 제조, 품질 관리 부족 3. 불충분한 디버깅	1. 디버깅, 번인 등의 안정화 과정 (Debugging, Burn-in) 2. 보전예방활동(MP)
2. 우발고장	일정한 고장률 1. 과부하, 한계 이상 과조작 2. low 안전계수 3. 혹사, 천재지변 등	1. 설계 변경 2. 과운전 x 3. 예방보전(PM)을 한다 4. 개량보전(CM)을 한다
3. 마모고장	장시간 사용에 따른 고장률 증가 1. 피로, 마모, 한계수명 도달, 부식 등 2. 불충분한 정비 등	1. 예지보전 2. 사후보전

용어 정리



1. Debugging: 결함을 발굴해 고장률을 안정시키는 기간

2. Burn-in: 장시간 시운전으로 고장 요소를 제거하는 기간

3. MTTF(Meantime to Failture): 수리할 수 없는 경우

4. MTBF(Meantime Between Failture): 수리하며 사용하는 경우

5. MTTR(Meantime to Repair): 평균 수리 시간

6. MDT(Mean Down Time): 평균 정지 시간
