역률 개선을 위해 필요한 콘덴서 용량은?

역률 개선은 계통에서 받는 무효전력을 줄이기 위한 것이고,

콘덴서 용량 계산은 그 무효전력을 얼마나 대신 공급할지 결정하기 위한 것이다.



즉, 역률 개선은 전력회사에서 받아오는 전기를 줄이기 위한 것이고,

콘덴서 용량 계산은 그 전기(실제 일하는 게 아닌, 모터 자기장을 만들기 위해 필요한 전기, 무효전력)를

콘덴서가 얼마나 대신 만들어 줄지 정하는 것이다.



 콘덴서 용량은?



어떤 공장에 3상 380 V, 100 kW 수전 설비가 있다.




현재 부하의 역률은 60% (지상)이다. 이 부하에 전력용 콘덴서를 병렬로 설치하여 종합 역률을 90% (지상)로 개선하려 한다.



부하의 유효전력은 일정하다고 할 때, 필요한 콘덴서 용량 [kVar]을 구하시오.



역률 개선 콘덴서 용량 구하기

P : 유효전력 (kW)
tan𝞱1 :개선 전 역률 각
tan𝞱2 : 개선 후 역률 각

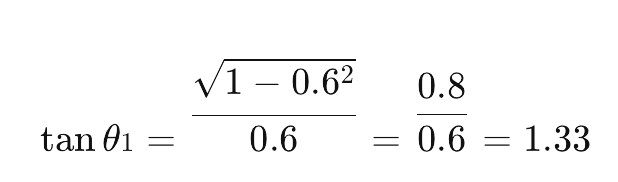

1) 현재 부하 역률 0.6

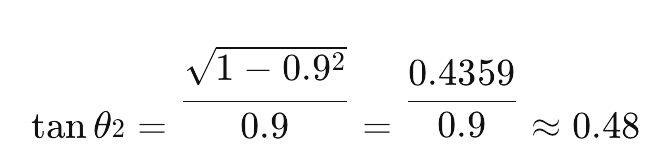

2) 개선 후 역률 0.9

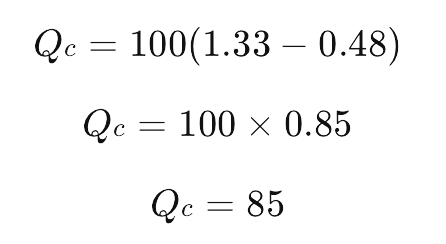

3) 콘덴서 용량

역률 개선을 위해 필요한 콘덴서 용량은 85 [kVar]이다.
