배율기

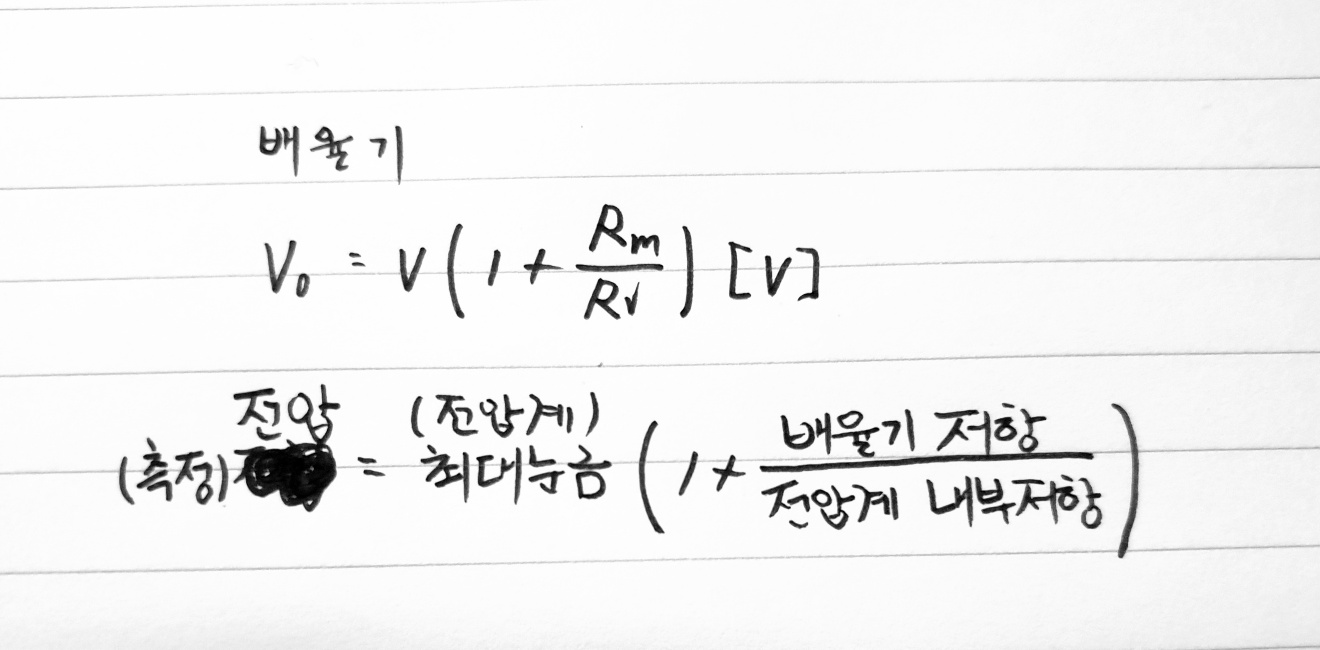

배율기는 테스터기 전압계의 측정범위를 넓히기 위하여 구성한 회로다.
측정할 수 있는 최대전압[V]은?
전압계의 최대눈금은 50mV
전압계의 내부저항 100Ω

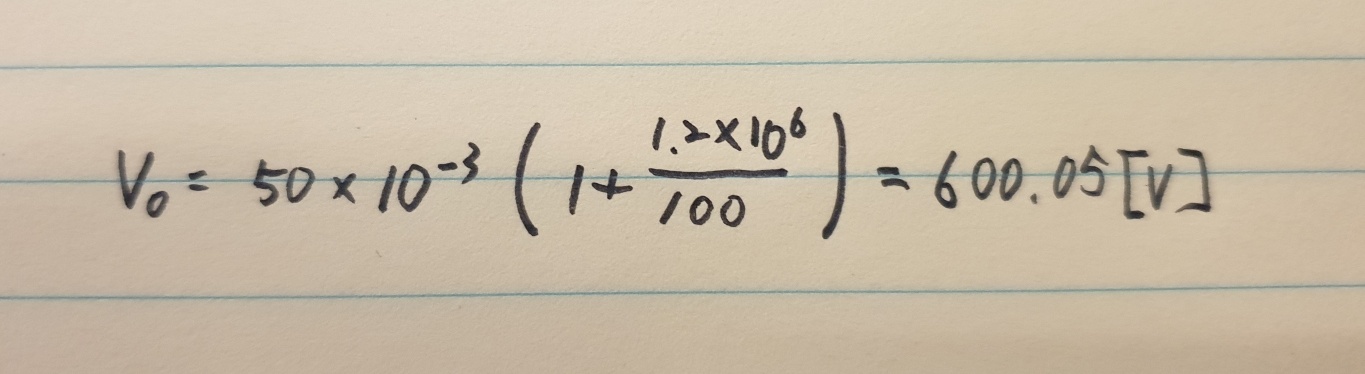

배율기 저항은 1.2MΩ인 배율기를 전압계에 접속하여 측정할 수 있는 최대전압은 아래와 같다.
약 600[V]
