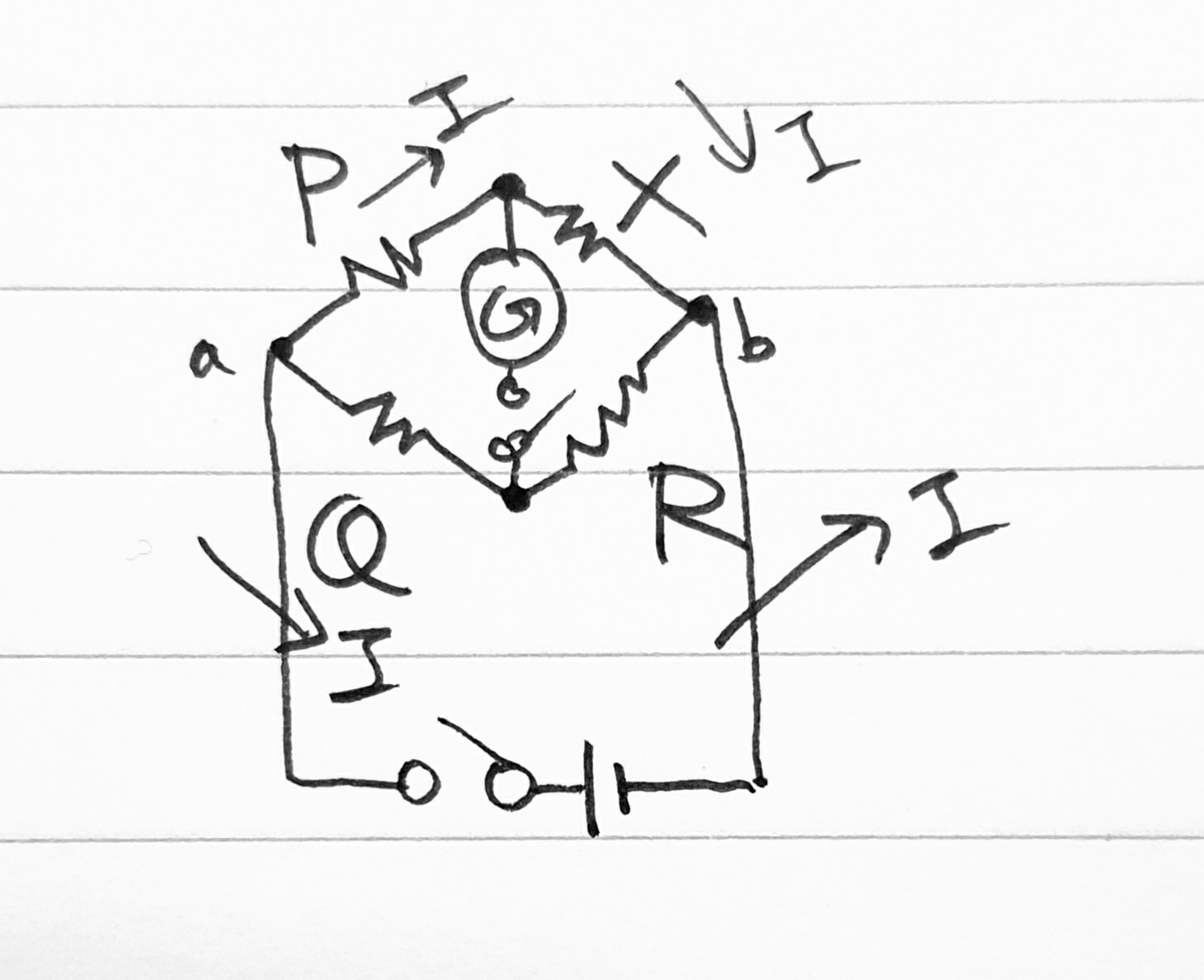

휘트스톤브리지
PR = QX 이면, 검류계 G에는 전류가 흐르지 않으므로 생략 가능

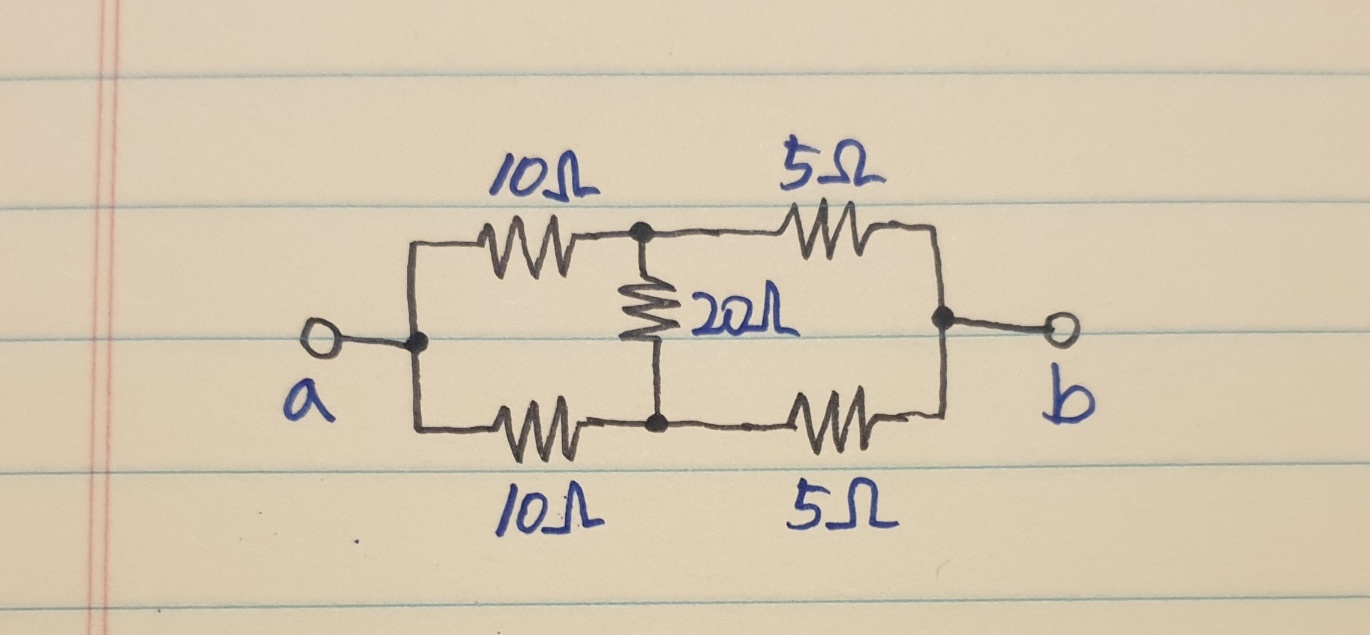

a와 b사이의 합성저항[Ω]

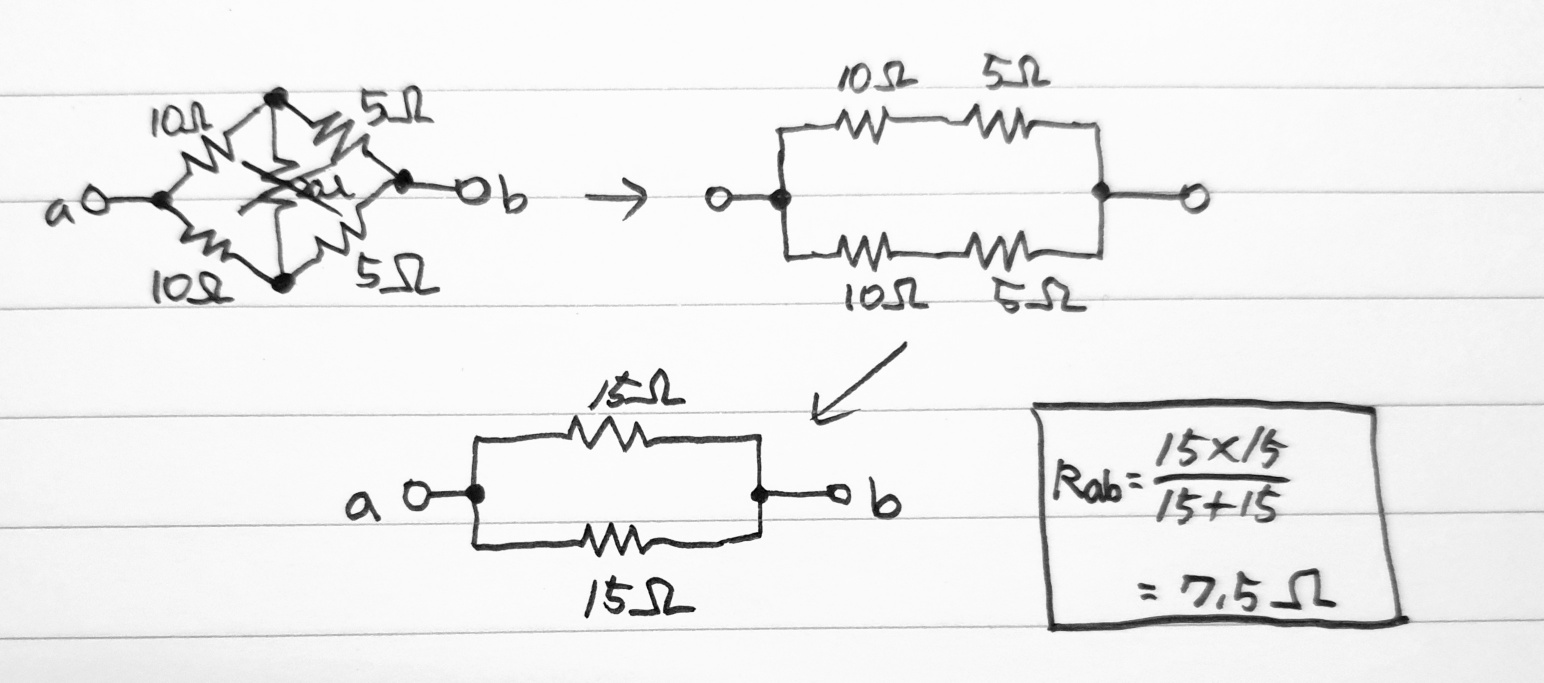

Wheatstone bridge(휘트스톤브리지)를 변형해서,
a와 b사이 합성저항 Rab는 7.5[Ω] 이다.
