차동식 분포형 감지기



 주위온도가 일정 상승률 이상이 되는 경우에 작동하는 것으로서 넓은 범위 내에서의 열 효과의 누적에 의하여 작동되는 것을 말한다.



강판 두께



차동식분포형감지기의 검출기 외함에 강판을 사용하는 경우에는 다음에 기재된 두께 이상의 강판을 사용하여야 한다.



1) 차동식분포형감지기의 검출기는 1.0 ㎜ 이상

2) 직접 벽면에 접하여 벽 속에 매립되는 외함의 부분은 1.6 ㎜ 이상



★ 다만, 합성수지를 사용하는 경우에는 강판의 2.5배 이상의 두께이어야 한다.



감도시험

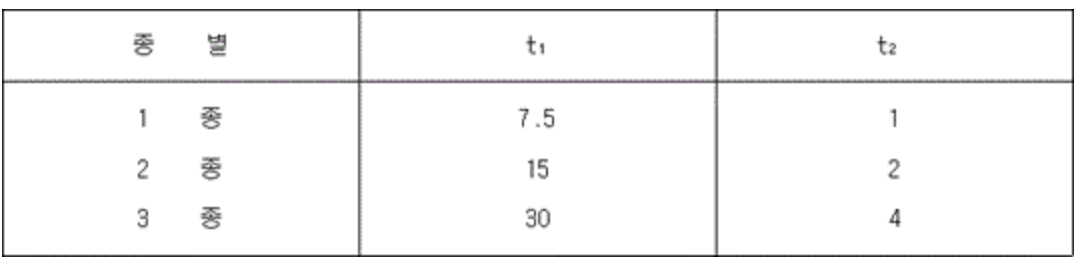

분포형감지기로서 공기관식의 감도는 그 종별로 다음표의 공기관 자체의 온도상승률 t1 및 t2의 값에 따라 다음 각 호의 시험에 적합하여야 한다.







1. 작동시험
공기관 중 검출부로부터 가장 먼거리에 있는 20m의 부분이 t1 ℃/min의 직선적인 비율로 상승하는 경우 1분 이내에 작동하여야 한다.

2. 부작동시험
공기관 전체가 t2 ℃/min의 직선적인 비율로 상승하는 경우 15분 이내에 작동하지 않아야 한다.



공기관식 차동식 분포형 감지기



공기관의 재질 : 동관 (중공동관)



관련 정보



■ 감지기의 형식승인 및 제품검사의 기술기준 <2023. 5. 31.>

1. 열감지기는 각 목과 같이 구분한다. <개정 2017. 12. 6.>

나. "차동식분포형"이란 주위온도가 일정 상승율 이상이 되는 경우에 작동하는 것으로서 넓은 범위 내에서의 열 효과의 누적에 의하여 작동되는 것을 말한다.
