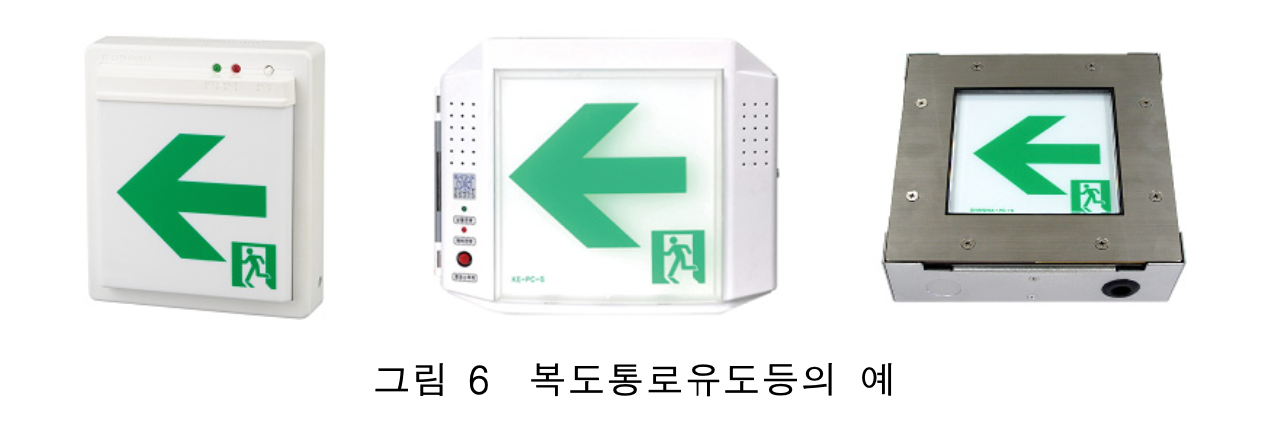

복도통로유도등
피난통로가 되는 복도에 설치하는 통로유도등으로서 피난구의 방향을 명시하는 것을 말한다.
유도등 : 화재 시에 피난을 유도하기 위한 등으로서 정상상태에서는 상용전원에 따라 켜지고 상용전원이 정전되는 경우에는 비상전원으로 자동전환되어 켜지는 등을 말한다.
피난구유도등 : 피난구 또는 피난경로로 사용되는 출입구를 표시하여 피난을 유도하는 등을 말한다.
설치기준
① 복도에 설치할 것
-복도에 설치하되 피난구유도등이 설치된 출입구의 맞은편 복도에는 입체형으로 설치하거나, 바닥에 설치할 것
② 보행거리 20m마다 설치할 것
- 구부러진 모퉁이 및 설치된 통로유도등을 기점으로 보행거리 20m마다 설치할 것
③ 바닥으로부터 높이 1m 이하의 위치에 설치할 것
- 바닥으로부터 높이 1 m 이하의 위치에 설치할 것. 다만, 지하층 또는 무창층의 용도가 도매시장·소매시장·여객자동차터미널·지하역사 또는 지하상가인 경우에는 복도·통로 중앙 부분의 바닥에 설치해야 한다.
④ 바닥에 설치하는 통로유도등은 하중에 따라 파괴되지 않는 강도의 것으로 할 것
관련 법률
■ 유도등 및 유도표지의 화재안전기술기준 NFTC 303 [2022. 12. 1.]
2.3.1.1 복도통로유도등은 다음의 기준에 따라 설치할 것
2.3.1.1.1 복도에 설치하되 2.2.1.1 또는 2.2.1.2에 따라 피난구유도등이 설치된 출입구의 맞은편 복도에는 입체형으로 설치하거나, 바닥에 설치할 것
2.3.1.1.2 구부러진 모퉁이 및 2.3.1.1.1에 따라 설치된 통로유도등을 기점으로 보행거리 20 m마다 설치할 것
2.3.1.1.3 바닥으로부터 높이 1 m 이하의 위치에 설치할 것. 다만, 지하층 또는 무창층의 용도가 도매시장·소매시장·여객자동차터미널·지하역사 또는 지하상가인 경우에는 복도·통로 중앙 부분의 바닥에 설치해야 한다.
2.3.1.1.4 바닥에 설치하는 통로유도등은 하중에 따라 파괴되지 않는 강도의 것으로 할 것
