강제전선관, Rigid Steel Conduit, 스틸파이프 규격

강제전선관은 전선 보호, 내충격성 확보, 노출배관 마감 품질 향상에 중요한 자재이다.

현장에서 흔히 스틸 파이프라고 부르는 자재이며, 전선을 외부 충격으로부터 보호하기 위해 사용하는 금속 전선관이다.

(Rigid Steel Conduit, Steel pipe)



주요 용도



노출 배관 구간의 전선 보호

기계적 손상 위험이 있는 구간 시공

직관만으로 배관이 어려운 구간의 우회 및 꺾임 시공

박스, 커넥터, 부속과 결합한 전기배관 시스템 구성



현장 사용 특징



전선 보호 성능이 좋다

노출 상태에서도 비교적 견고하다

벤딩과 부속 활용에 따라 시공 품질 차이가 크게 난다

전선 손상 방지를 위해 끝단 마감이 중요하다



강제전선관: 정식 명칭

스틸 파이프: 현장 통용어

벤딩: 전선관을 원하는 각도로 굽히는 작업

커플링: 전선관과 전선관을 연결하는 부속

박스 커넥터: 전선관과 박스를 연결하는 부속

마감캡/부싱류: 전선관 끝단에서 전선 손상을 방지하는 부속

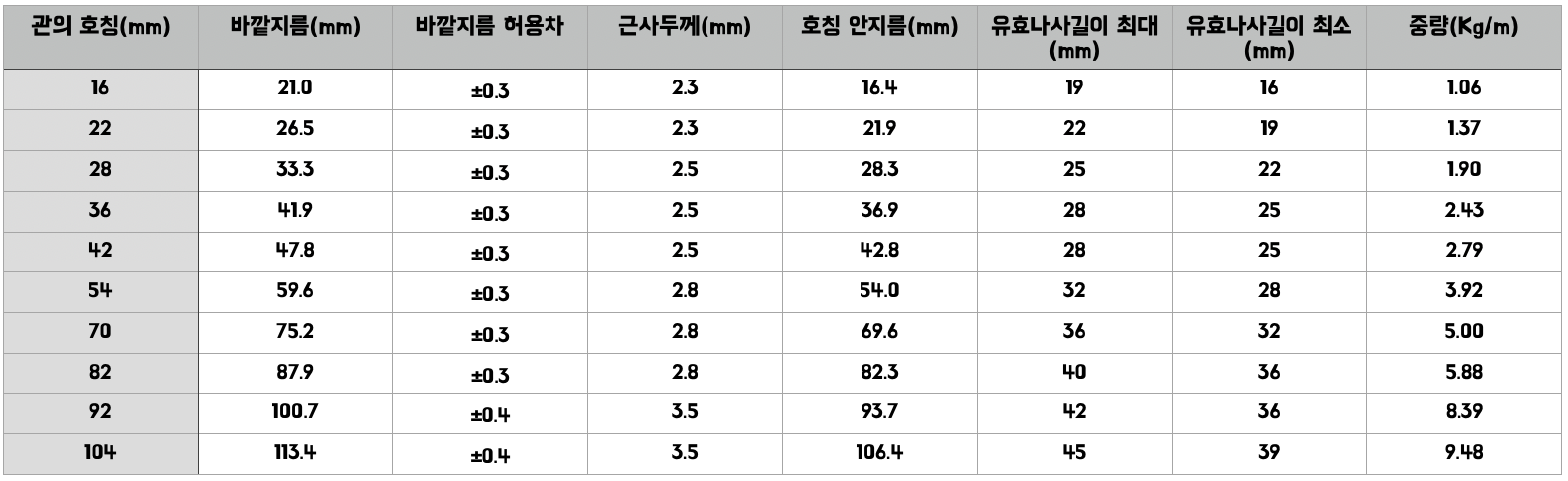

현장에서 자주 쓰는 규격은 다음과 같다.

16mm

22mm

28mm

그 이상 규격

규격이 커질수록 굴곡과 시공 난도가 올라가므로, 무리하게 전 구간을 강제전선관으로 처리하기보다 구간별로 합리적으로 설계할 필요가 있다.

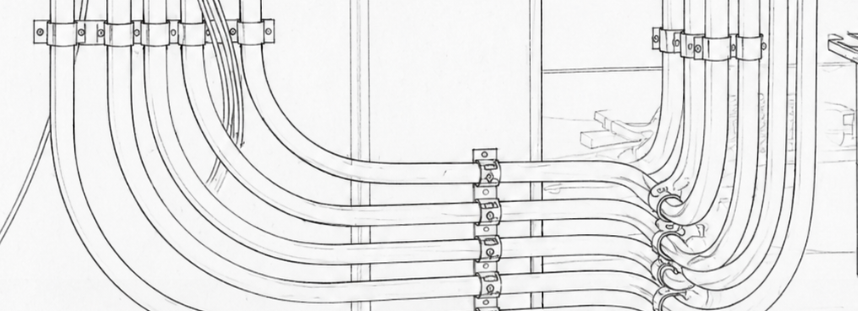

벤딩의 종류



1. 킥(Kick)

장애물을 비켜 가기 위해 짧게 방향을 바꾸는 벤딩.
예를 들어 배관이 진행되다가 구조물이나 설비를 피해야 할 때 사용한다.

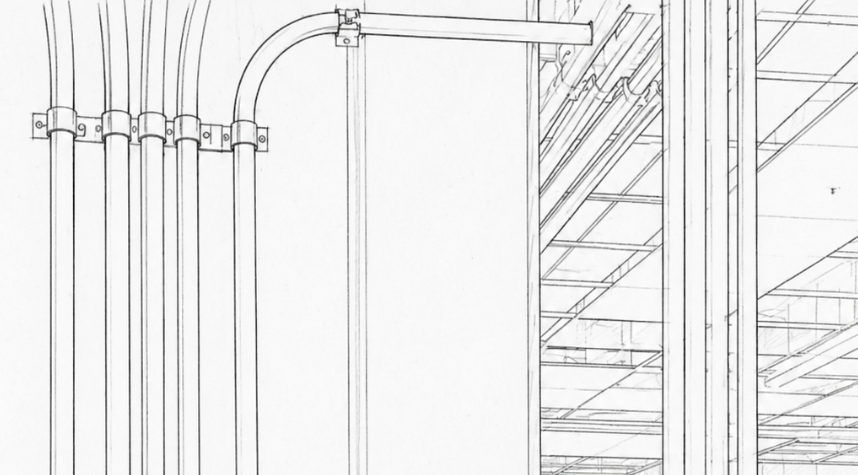

2. 노말(Normal)

일반적인 90도 상승·하강 벤딩.
벽면, 바닥면, 천장면에서 기본 경로를 만들 때 많이 사용한다.



3. S벤딩

방향을 한 번 바꾼 뒤 다시 원래 축으로 복귀시키는 형태.
장애물 우회 후 원위치 복귀가 필요할 때 사용한다.



4. 새들(Saddle)

기존 구조물이나 다른 배관을 넘기 위해 위로 살짝 띄웠다가 다시 내려오는 형태이다.
현장에서는 특히 다른 배관, 철물, 구조물과 간섭이 있을 때 사용한다.



■ 부속품



1. 파이프-파이프 연결용 커플링

전선관과 전선관을 연결하는 부속
현장에서는 회사마다 명칭이 다를 수 있으나, 기능상 동일하게 이해

2. 박스 커넥터

전선관을 전기박스에 연결할 때 사용
박스 측면 또는 상부에 체결하여 배관과 박스를 연결

3. 마감캡 및 부싱류

전선관 끝단에 설치하여 전선 피복 손상을 방지
끝단 절단면의 날카로운 버(burr)를 그대로 두면 전선 손상과 품질 불량이 발생
