우리 건물의 벽체 손실열량은 얼마일까?

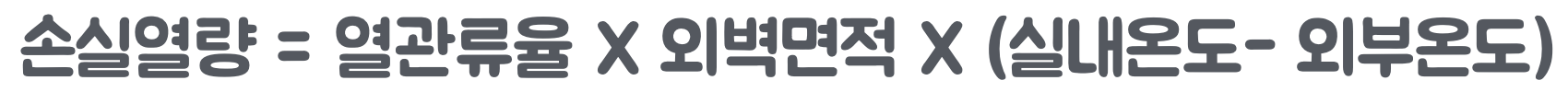

벽체 손실열량[W]는 열관류율, 외벽면적, 실내외 온도차 관계로 나타낼 수 있다.

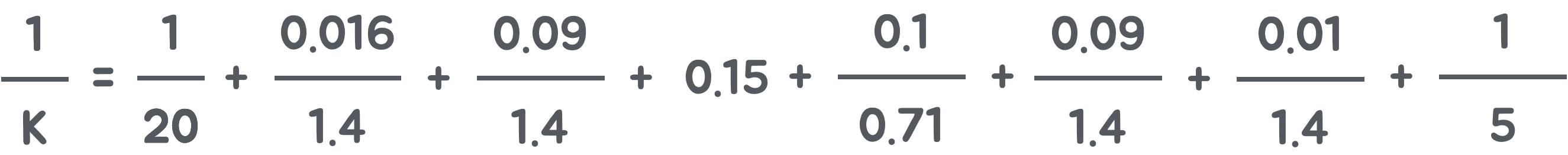

■ 벽체 열관류율 구하기 [W/(m2·K]

조건)
외벽단면도에 표기된 재료명은 다음과 같다.(재료명, 두께[mm], 열전도율[W/m·K])
1) 외표면 열전달율 20[W/(m2·K)]
2) 시멘트 몰탈면, 16, 1.4
3) 시멘트 벽돌면, 90, 1.4
4) 공기층의 열저항 ra, 0.15[m2·K/W]
5) 유리층의 면, 100, 0.71
6) 시멘트 벽돌면, 90, 1.4
7) 시멘트 몰탈면, 10, 1.4
8) 내표면 열전달율 5[W/(m2·K)]



열관류율은 1.45[W/(m2·K]이며, 외벽면적 20m2, 실내온도 26도 및 외벽의 외기온도가 -5도라 가정하면, 벽체의 손실열량은 899[W]가 된다.
