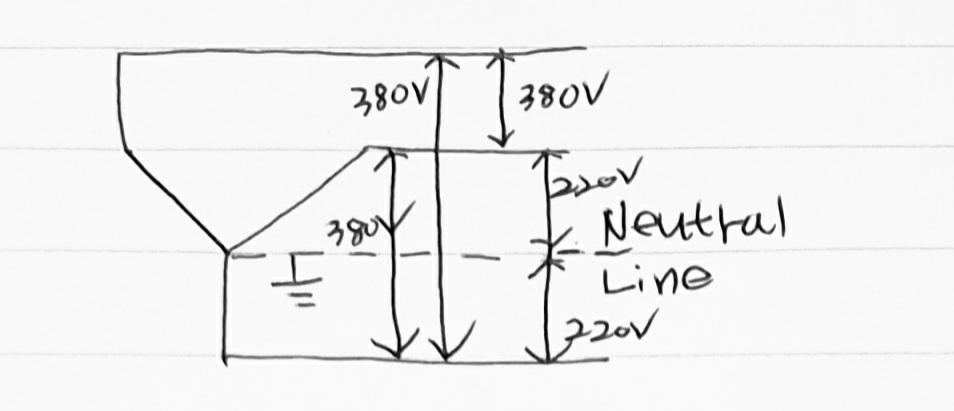

변압기 1차 22.9kV, 2차 380/220V, 델타-와이 결선 방식의 중성점 직접접지계통의 단선결선도이다.
선간전압은 380[V], 상전압은 220[V]로 변압기의 Y결선에 N선(중성선)을 접지한 방식이다.
